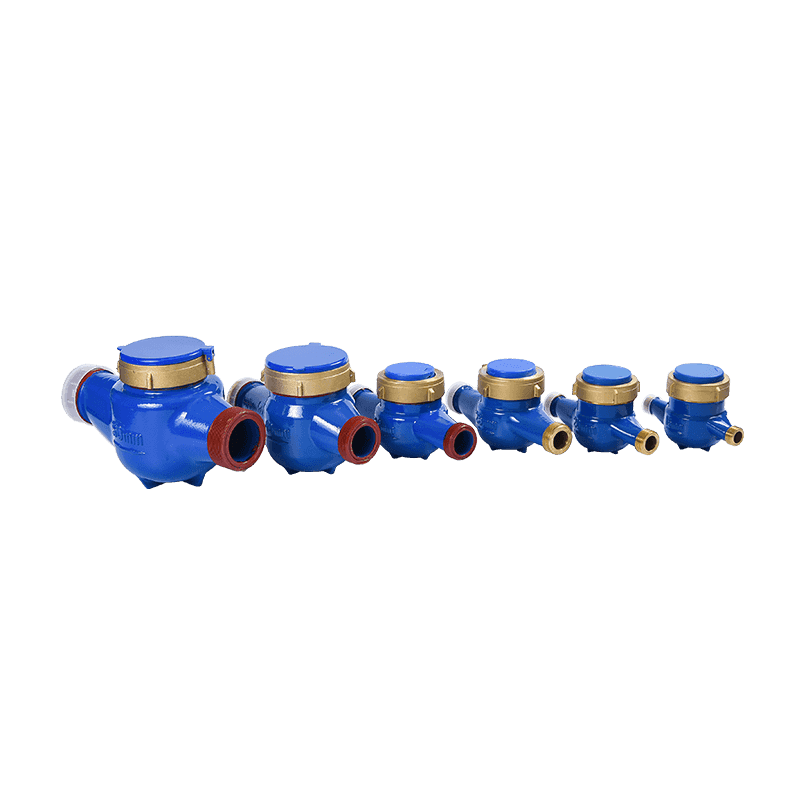

KM05-02
Het meten, onthouden en weergeven van het waterverbruik dat door de pijpleiding gaat. Multi-jet type, droge type register, magnetische aandrijving, anti-magnetische interferentie, anti-bevriezen, langdurige duidelijke lezing. Lange duurzaamheid en verhoogde precisie gegarandeerd.
Beschrijving
1. Functies
● Multi-jet type aannemen.
● Droogtype register, magnetische aandrijving, anti-magnetische interferentie, anti-bevriezing, langdurige leeslezing, saboterman.
● Materiaal: messing, ijzer, plastic lichaam voor optie.
● Niet-retourklep is beschikbaar.
● Niet beïnvloed door grit en deeltjes.
● Voorafgaand aan loodafdichting en stofdichte deksel.
● Bevestig aan ISO4064.
● Beschikbaar voor IP68.
2. Curve van het hoofdverlies
3. Nauwkeurigheidsfoutcurve
4. Installatiedimensie
| Item nee | LXSG-15 | LXSG-20 | LXSG-25 | LXSG-32 | LXSG-40 | |
| L1 | mm | 165 | 190 | 225 | 230 | 245 |
| L | mm | 260 | 295 | 345 | 350 | 375 |
| H | mm | 110 | 110 | 115 | 115 | 115 |
| W | mm | 98 | 98 | 110 | 110 | 110 |
| Verbindingsdraad | D (mm) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 " |
| D (mm) | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | |
| Gewicht | met vakbonden (kg) |
|
|
|
|
|
| zonder vakbonden (kg) | 1.2 | 1.4 | 1.8 | 2 | 2.5 | |
5. Hoofdtechnische gegevens
| Modelnummer | LXSG-15 | LXSG-20 | LXSG-25 | LXSG-32 | LXSG-40 | ||||||||||
| Nominale diameter (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Ratio Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Overbelastingsstroomsnelheid (q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanente stroomsnelheid (q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 16 | 16 | 16 | 25 | 25 | 25 |
| Overgangsstroomsnelheid (q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1008 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimale stroomsnelheid (Q1) [M³/H] | 0.03125 | 0.025 | 0.015625 | 0.05 | 0.04 | 0.025 | 0.07875 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Nauwkeurigheidsklasse | 2 | ||||||||||||||
| Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι) | ± 5% | ||||||||||||||
| Maximaal toegestane fout voor de bovenste debietzone (MPEμ) | ± 2% voor water met een temperatuur ≤30 ℃ ± 3% voor water met een temperatuur ＞ 30 ℃ | ||||||||||||||
| Temperatuurklasse | T30, T50 | ||||||||||||||
| Waterdrukklassen | Kaart 16 | ||||||||||||||
| Drukverliesklassen | △ P63 | ||||||||||||||
| Aangeboden bereik [m³] | 99 999 | ||||||||||||||
| Resolutie van het aanwijzingsapparaat [m³] | 0.00005 | ||||||||||||||
| Gevoeligheidsklassen van stroomprofiel | U10 D5 | ||||||||||||||
| Oriëntatiebeperking | Horizontal | ||||||||||||||
