KM05-04

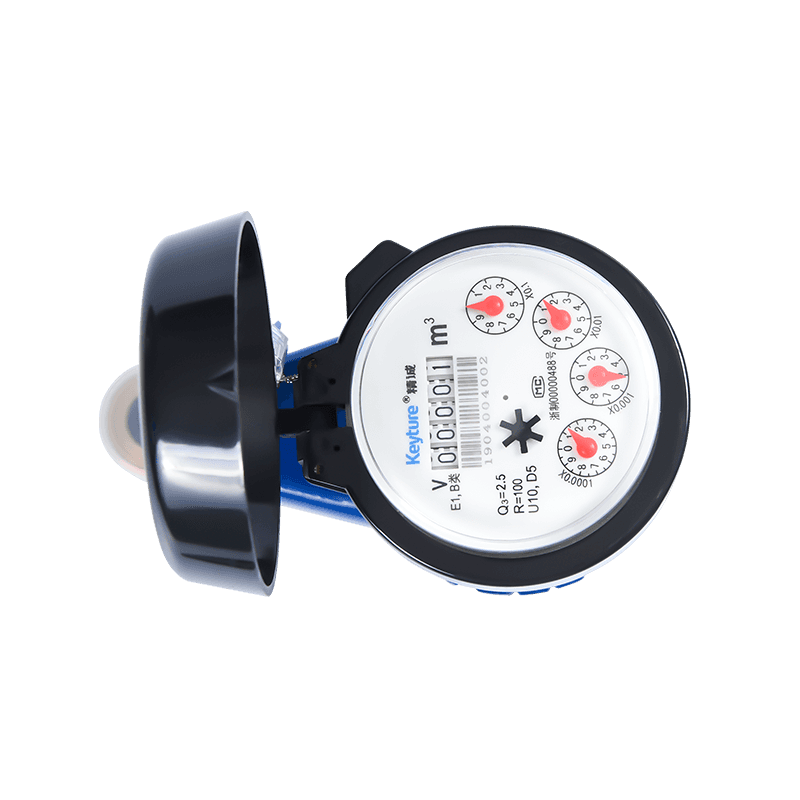

Verticaal droge schaanwiel Mechanische koudwatermeter

PREV: Plastic deksel droog type NEXT:Natte type semi-vloeistof afgesloten multi jet messing bodywatermeter

Beschrijving

1. Toepassing

Het meten, onthouden en weergeven van het waterverbruik dat door de pijpleiding gaat. Verticale installatie, het meten van waterstroomsnelheid, waterkwaliteitsvereisten zijn niet hoog, magnetische droge bewegingsontwerp om te zorgen voor langdurige leiding, geschikt voor koudere noordelijke regio's.

2. Functies

● Multi-jet type aannemen.

● Droogtype register, magnetische aandrijving, anti-magnetische interferentie, anti-bevriezing, langdurige leeslezing, saboterman.

● Materiaal: messing, ijzer, plastic lichaam voor optie.

● Niet-retourklep is beschikbaar.

● Niet beïnvloed door grit en deeltjes.

● Voorafgaand aan loodafdichting en stofdichte deksel.

● Bevestig aan ISO4064.

● Beschikbaar voor IP68.

3. Curve met hoofdverlies

4. Nauwkeurigheidsfoutcurve

5. Installatiedimensie

Item nee		LXSGL-15	LXSGL-20	LXSGL-25
L	mm	193	210	225
L1	mm	98	105	110
H	mm	115	115	115
W	mm	100	100	100
Verbindingsdraad	D (mm)	G3/4 "	G1 "	G1 1/4 "
Verbindingsdraad	D (mm)	R1/2	R3/4	R1
Gewicht	met vakbonden (kg)
Gewicht	zonder vakbonden (kg)	1.5	1.7	1.8

6. Belangrijkste technische gegevens

Modelnummer	LXSGL-15			LXSGL-20			LXSGL-25
Nominale diameter (DN) [mm]	15			20			25			32			40
Ratio Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Overbelastingsstroomsnelheid (q4) [m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanente stroomsnelheid (q3) [m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	16	16	16	25	25	25
Overgangsstroomsnelheid (q2) [m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1008	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimale stroomsnelheid (Q1) [M³/H]	0.03125	0.025	0.015625	0.05	0.04	0.025	0.07875	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Nauwkeurigheidsklasse	2
Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι)	± 5%
Maximaal toegestane fout voor de bovenste debietzone (MPEμ)	± 2% voor water met een temperatuur ≤30 ℃ ± 3% voor water met een temperatuur ＞ 30 ℃
Temperatuurklasse	T30, T50
Waterdrukklassen	Kaart 16
Drukverliesklassen	△ P63
Aangeboden bereik [m³]	99 999
Resolutie van het aanwijzingsapparaat [m³]	0.00005
Gevoeligheidsklassen van stroomprofiel	U10 D5
Oriëntatiebeperking	Vertical
