KM03-RF03
Register van het droge type, waterverbruik door rijke rapporten op pc, residentiële toepassing met grootte van DN15 tot DN20.
Beschrijving
1. Toepassing
Jingcheng RF -kaart PrepaiD Water Meter is het nieuwe meetinstrument dat de microprocessor gebruikt om waterverzameling, verwerking, weergave en reserve te realiseren.
2. Functies
● RF-kaartwatermeter Gebruik een vooraf betaalde manier om de nieuwe managementmodus van "Aankoop, gebruik" te bereiken.
● Toon de verschillende prijzen van het water, één kaart kan voor meerdere meters worden gebruikt.
● Dubbel leesdisplay: mechanische en elektronische lezing, unieke batterijbescherming.
● 8 functies :; anti-diefstal; anti-magnetische interferentie; stappenwaterprijsfunctie; Gegevensquery; eenvoudig te wijzigen op de batterij; evenwicht alarm; Nauwkeurig tellen; Sluit de klep wanneer achterstallige.
● Stabiele prestaties, brede toepassing, laag stroomverbruik, lange levensduur.
● Elektronische component met goede afdichtingsprestaties en een hoog beschermingsniveau.
● Meterlichaam heeft milieubeschermingsmateriaal, hoge sterkte, hoge taaiheid aangenomen.

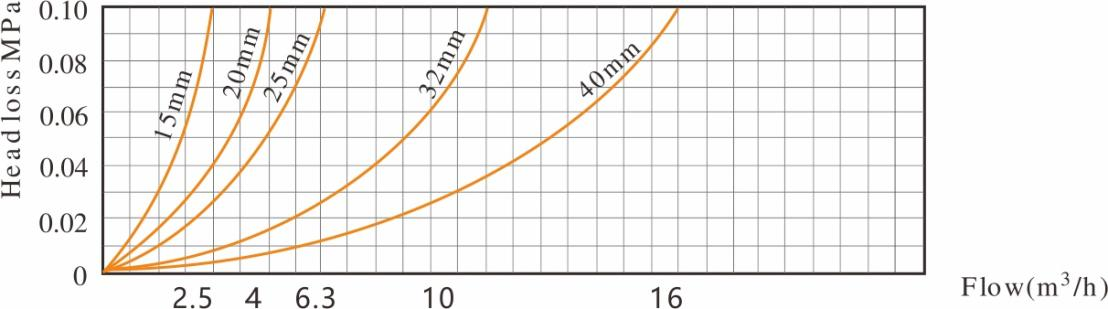

3. Curve met hoofdverlies

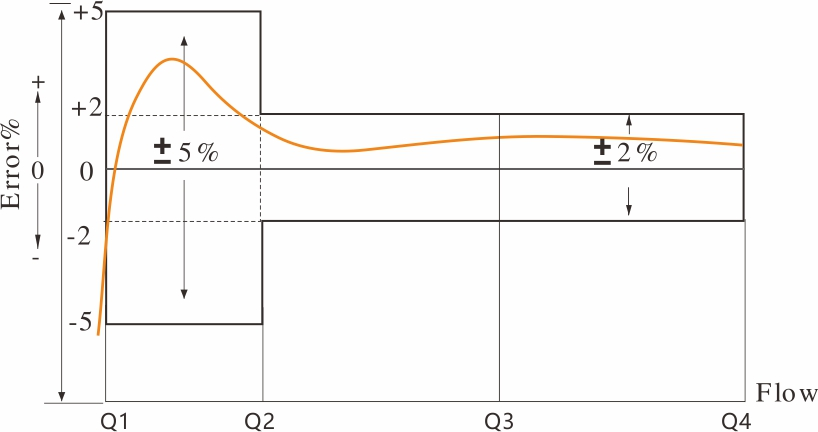

4. Nauwkeurigheidsfoutcurve

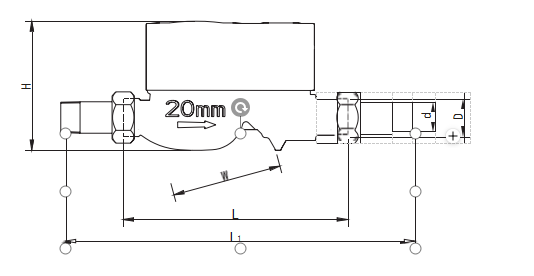

5. Installatiedimensie
| Item nee | L1 Over de lengte | L Lengte | W Breedte | H Hoog | Gewicht /pc's (kg) | Meting (CM) | Verbindingsdraad | |
| G.W. /N.w | D | d | ||||||
| LXSGZ-15E | 260 mm | 165 mm | 90 mm | 110 mm | 1.2 |
| G3/4 | R1/2 |
| LXSGZ-20E | 295 mm | 190 mm | 90 mm | 110 mm | 1.4 |
| G1 | R3/4 |
| LXSGZ-25E | 345 mm | 225 mm | 90 mm | 110 mm | 1.6 |
| G1-1/4 |
|
6. Technische gegevens
| Werkspanning | Nominale operationele spanning | Elektriciteit | Rustige elektriciteit | Omgevingstemperatuur | Laagspanningsbeveiliging | Volume water per pulsignaal |
| 2.5-3.6V | 3.6V | <20 ma | <25ua | 0,1-55 ℃ | 2.4V | 100l |
7. Belangrijkste technische gegevens
| Modelnummer | LXSGZ-15E | LXSGZ-20E | LXSGS-25E | ||||||
| Nominale diameter (DN) [mm] | 15 | 20 | 25 | ||||||
| Ratio Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Overbelastingsstroomsnelheid (q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 |
| Permanente stroomsnelheid (q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 |
| Overgangsstroomsnelheid (q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 |
| Minimale stroomsnelheid (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 |
| Nauwkeurigheidsklasse | 2 | ||||||||
| Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι) | ± 5% | ||||||||
| Maximaal toegestane fout voor de bovenste debietzone (MPEμ) | ± 2% voor water met een temperatuur ≤30 ℃ | ||||||||
| Temperatuurklasse | T30, T50 | ||||||||
| Waterdrukklassen | Kaart 16 | ||||||||
| Drukverliesklassen | △ P63 | ||||||||
| Aangeboden bereik [m³] | 99 999 | ||||||||
| Resolutie van het aanwijzingsapparaat [m³] | 0.00005 | ||||||||
| Gevoeligheidsklassen van stroomprofiel | U10 D5 | ||||||||
| Oriëntatiebeperking | Horizontal | ||||||||
