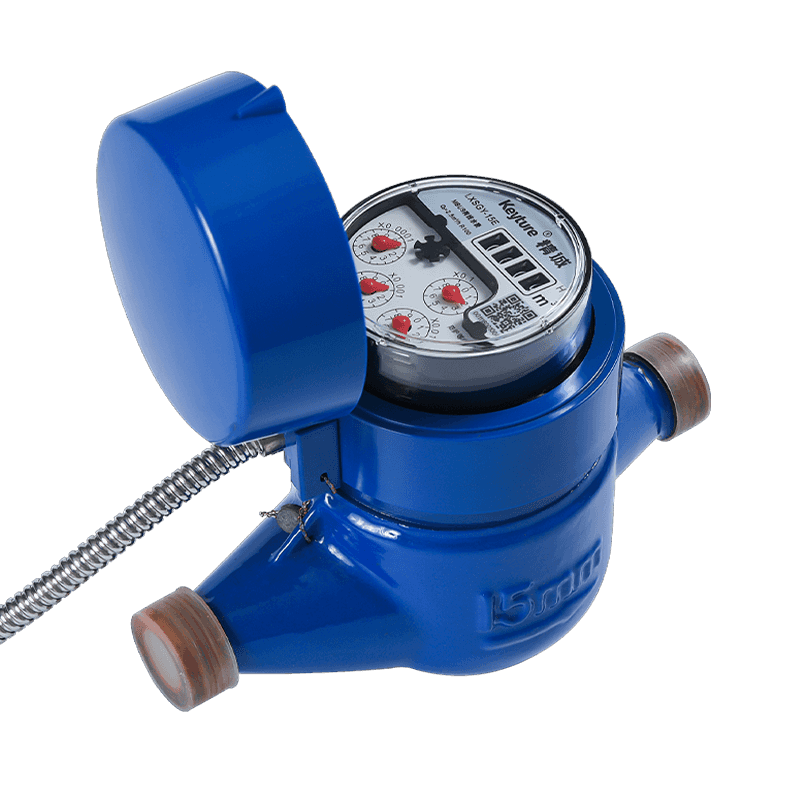

KM02-11
MBUS, GPRS, Pulse-gebaseerde multi-jet watermeter
Deze reeks producten hanteert een foto -elektrische directe leesmodule om de gegevens van het waterverbruik te lezen en te uploaden via een speciale draad. Het hele systeem bestaat uit een watermeter, verzamelaar en managementcentrum. Het heeft een directe leesfunctie, geen ingebouwde batterij, lange levensduur, waterdicht, antistatisch, vochtbestendig, antidust, anti-magnetische interferentie, optionele regelklep en een hoog waterdicht niveau.
Dit product wordt voornamelijk gebruikt voor watermeting in woonwijken, commerciële gebouwen, kantoorgebouwen, industrieën, enz. Met leesvereisten op afstand en op afstand stroomvoorziening.
Beschrijving
1. Functies
2. Elektronische techniek
| Werkspanning | Werktemperatuur | Werkstroom | Uitvoer |
| DC9-15V (RS-485) | 0 ~ 45 ℃ | ≤9 ma | RS-485 |
3. Curve met hoofdverlies
4. Nauwkeurigheidsfoutcurve
5. Installatiedimensie
| Item nee | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | |
| L1 | mm | 258 | 305 | 345 | 354 | 373 |
| L | mm | 165 | 195 | 225 | 230 | 245 |
| H | mm | 110 | 110 | 115 | 115 | 155 |
| W | mm | 95 | 95 | 110 | 110 | 125 |
| Verbindingsdraad: | D (mm) | G3/4 " | G1 " | G1 1/4 " | G1 1/2 " | G2 " |
| D (mm) | R1/2 | R3/4 | R1 | R1 1/4 | R1 1/2 | |
| zonder vakbonden kg | 1kg | 1,2 kg | 1,7 kg | 2.2kg | ||
6. Hoofdtechnische parameter
| Modelnummer | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| Nominale diameter (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Ratio Q3/Q1: | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Overbelastingsstroomsnelheid (q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanente stroomsnelheid (q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Overgangsstroomsnelheid (q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimale stroomsnelheid (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Nauwkeurigheidsklasse | 2 | ||||||||||||||
| Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι) | ± 5% | ||||||||||||||
| Maximaal toegestane fout voor de bovenste debietzone (MPEμ) | ± 2% voor water met een temperatuur ≤30 ℃ ± 3% voor water met een temperatuur > 30 ℃ | ||||||||||||||
| Temperatuurklasse | T30, T50 | ||||||||||||||
| Waterdrukklassen | Kaart 10 | ||||||||||||||
| Drukverliesklassen | △ P63 | ||||||||||||||
| Aangeboden bereik [m³] | 99 999 | ||||||||||||||
| Resolutie van het aanwijzingsapparaat [m³] | 0.00005 | ||||||||||||||
| Gevoeligheidsklassen van stroomprofiel | U10 D5 | ||||||||||||||
| Oriëntatiebeperking | Horizontal | ||||||||||||||
