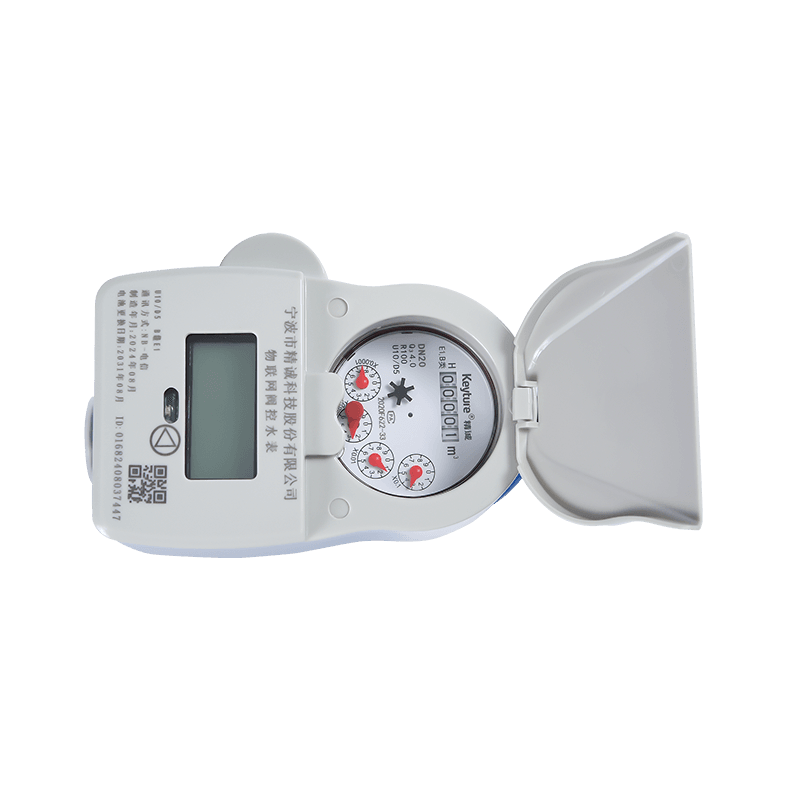

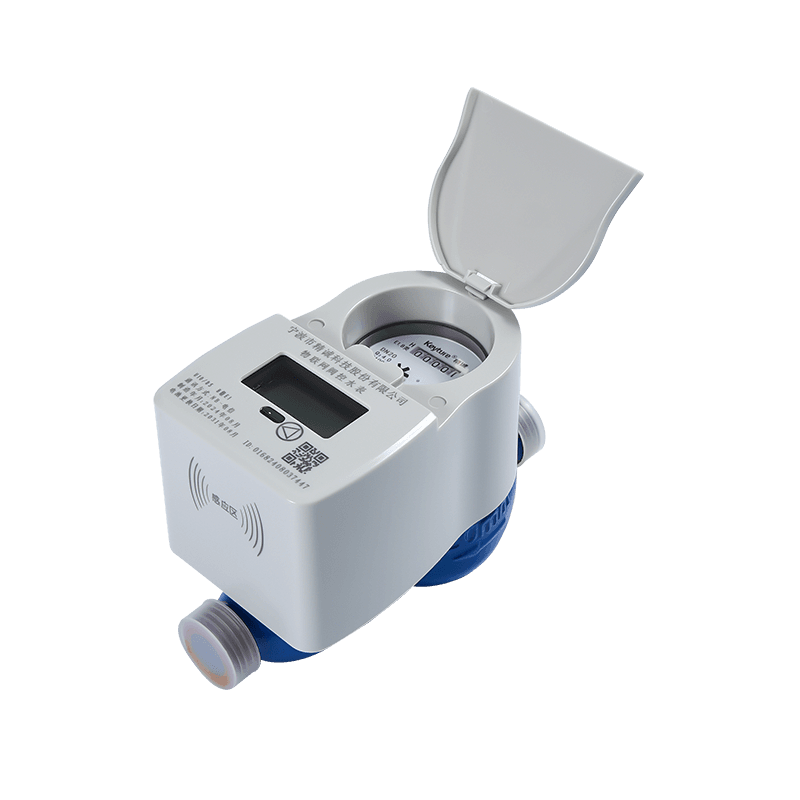

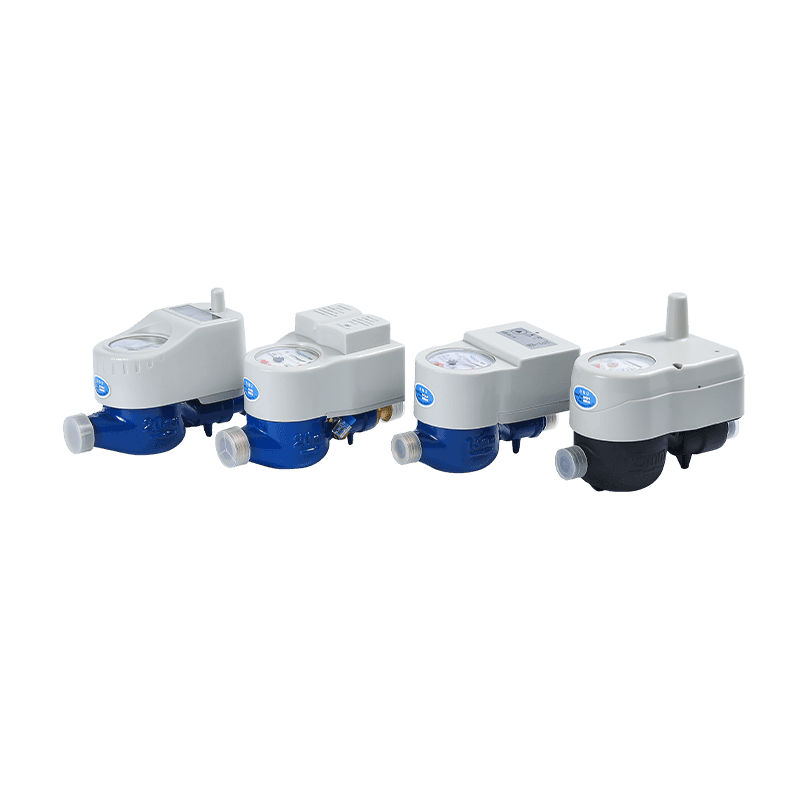

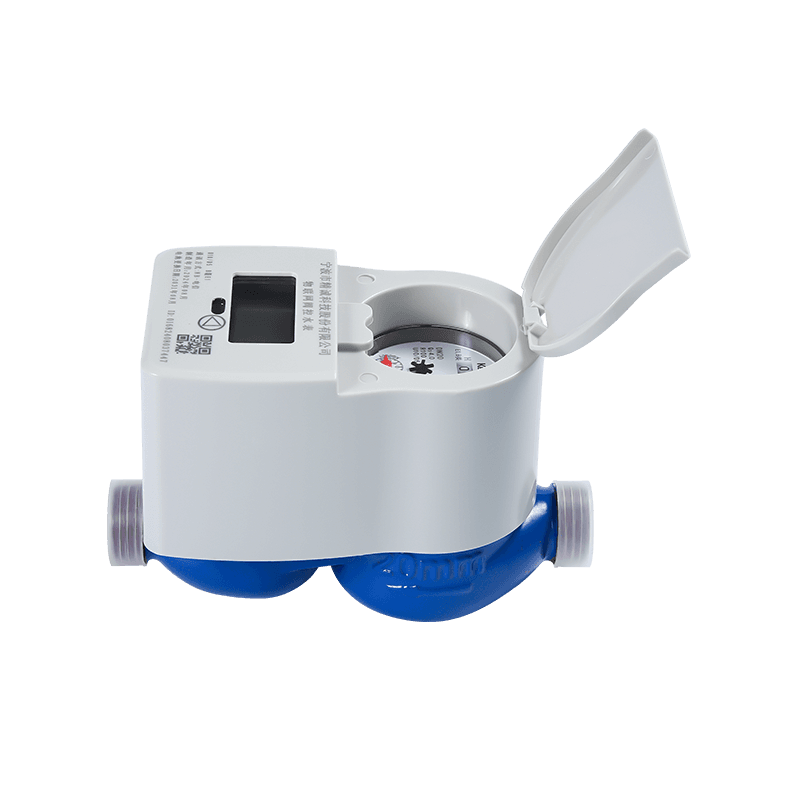

KM01-15
Deze reeks producten zijn draadloze externe watermeters die het monteurgedeelte van de intelligente module volledig scheiden en het waterverbruik via NB \ lora internet uploaden. Meerdere spreidingsfactoren kunnen worden aangepast om de signaaldekking te verbeteren onder barre omstandigheden zoals ondergrondse putten.
Beschrijving
1. Functies
2. Elektronische parameter
| Datacomms | Statische stroom | Rapport | Werkfrequentie | Verzonden vermogen | Ontvang gevoeligheid |
| Lora | 20 μA | Hall \ Reed Switch | 470-510MHz | ≤ 20DBM | -136 1 DBM |
| NB-lot | 10 μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤ 23DBM | -131 1 dBm |
3. Curve met hoofdverlies
4. Nauwkeurigheidsfoutcurve
5. Installatiedimensie
| Item nee | LXSGW-15 | LXSGW-20 | |
| L1 | mm | 260 | 295 |
| L | mm | 180 | 190 |
| H | mm | 130 | 130 |
| W | mm | 113 | 113 |
| Verbindingsdraad | D (mm) | G3/4 " | G1 " |
| D (mm) | R1/2 | R3/4 | |
| zonder vakbonden kg | 1,6 kg | 1,8 kg | |
6. Hoofdtechnische parameter
| Modelnummer | LXSGW-15 | LXSGW-20 | |||||||||||||
| Nominale diameter (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Ratio Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Overbelastingsstroomsnelheid (q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanente stroomsnelheid (q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Overgangsstroomsnelheid (q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Minimale stroomsnelheid (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Nauwkeurigheidsklasse | 2 | ||||||||||||||
| Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι) | ± 5% | ||||||||||||||
| Maximaal toegestane fout voor de bovenste debietzone (MPEμ) | ± 2% voor water met een temperatuur ≤30 ℃ ± 3% voor water met een temperatuur > 30 ℃ | ||||||||||||||
| Temperatuurklasse | T30, T50 | ||||||||||||||
| Waterdrukklassen | Kaart 16 | ||||||||||||||
| Drukverliesklassen | △ P63 | ||||||||||||||
| Aangeboden bereik [m³] | 99 999 | ||||||||||||||
| Resolutie van de | 0.00005 | ||||||||||||||
| Apparaat Apparaat [M³] | |||||||||||||||
| Gevoeligheidsklassen van stroomprofiel | U10 D5 | ||||||||||||||
| Oriëntatiebeperking | Horizontal | ||||||||||||||
