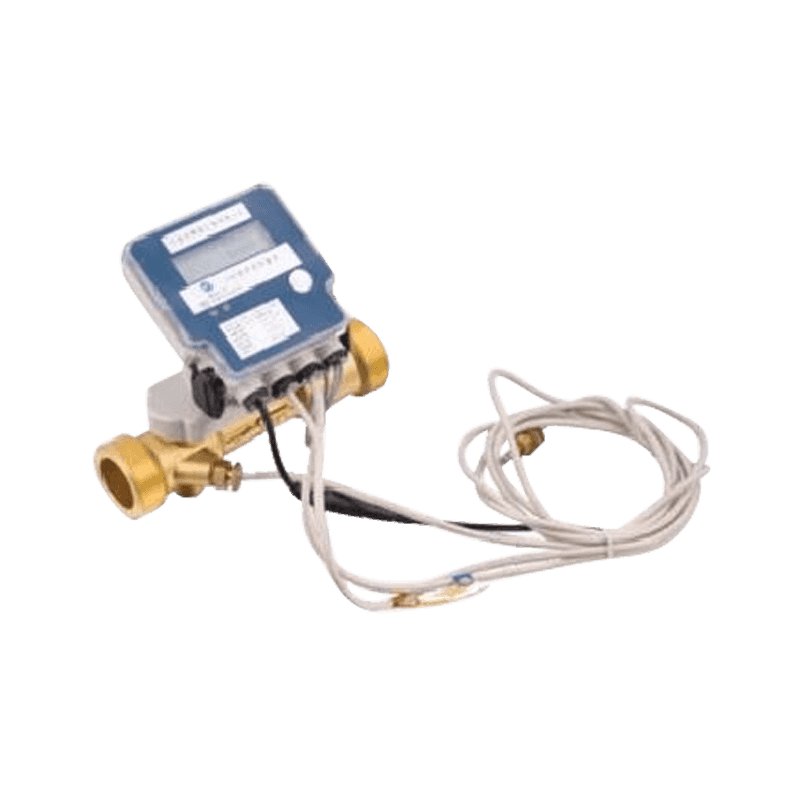

KM10-01
Ultrasone externe watermeter is een gecombineerde stroomsensor met een microprocessor en neemt geavanceerde ultrasone meettechnologie aan voor het meten van waterverbruik. STEP LADING, ABNORMALE ALARM, BATTICE Gemakkelijk te vervangen, automatische meter lezen, nauwkeurige facturering, watergegevensanalyse en -verwerking, lekanalyse.
Beschrijving
1. Functies
2. Werkvoorwaarde
Watertemperatuur≤50 ℃ voor koud water; Heet watermeter ≤90 ℃.
Waterdruk≤1mpa (PN: 1,6 MPa/16Bar)
3. Elektronische parameter
| Temperatuursensor koppelingsfout | Lage stroombeveiliging | Werktemperatuur | Statische stroom | Nominaale operationele spanning | Werkspanning |
| <0,05 ℃ | <2.5V | 0,1 ~ 55 ℃ | <8ua | 3.6V | 2.5V-3.6V |
4. Curve met hoofdverlies
5. Nauwkeurigheidsfoutcurve
6. Installatiedimensie
| Item nee | 20 | 25 | 32 | |
| L1 | mm | 130 | 160 | 180 |
| L | mm | 230 | 270 | 295 |
| H | mm | 100 | 105 | 110 |
| W | mm | 100 | 100 | 100 |
| Verbindingsdraad | mm | G1 | G1-1/4 | G1-1/2 |
| Gewicht | kg | 0.7 | 0.9 | 1.2 |
7. Belangrijkste technische gegevens
| Nominale diameter ( DN ) | 8 mm | 15 mm | 20 mm | 25 mm | |
| Q4m³/h | 1.25 | 3.125 | 5 | 7.875 | |
| Q3 m³/h | 1 | 2.5 | 4 | 6.3 | |
| Q2m³/h | R80 | / | 50 | 80 | 126 |
| R100 | / | 40 | 64 | 100.8 | |
| R160 | 10 | 25 | 40 | 63 | |
| Q1m³/h | R80 | / | 31.25 | 50 | 78.75 |
| R100 | / | 25 | 40 | 63 | |
| R160 | 6.25 | 15.625 | 25 | 39.375 | |
| Resolutie van de Apparerend apparaat [M³] | 0.00001 | ||||
| Aangeboden bereik [M³] | 99999.9999 | ||||
| Nominal Diameter ( DN ) | Q3/Q1 | Q4 m³/h | Q3 m³/h | Q2 m³/h | Q1 m³/h | Resolutie van het aanwijzingsapparaat [m³] | Aangeboden bereik [m³] |
| 32 mm | R80 | 12.5 | 10 | 200 | 125 | 0.00001 | 99999.99 |
| R100 | 160 | 100 | |||||
| R160 | 100 | 62.5 | |||||
| 40 mm | R80 | 20 | 16 | 320 | 200 | ||
| R100 | 256 | 160 | |||||
| R160 | 160 | 100 | |||||
| 50 mm | R80 | 31.25 | 25 | 500 | 312.5 | ||
| R160 | 250 | 156.25 | |||||
| R200 | 200 | 125 | |||||
| 65 mm | R80 | 50 | 40 | 800 | 500 | ||
| R160 | 400 | 250 | |||||
| R200 | 320 | 200 | |||||
| 80 mm | R80 | 78.75 | 63 | 1250 | 787.5 | ||
| R160 | 625 | 393.75 | |||||
| R200 | 504 | 315 | |||||
| 100 mm | R80 | 125 | 100 | 2000 | 1250 | ||
| R160 | 1000 | 625 | |||||
| R200 | 800 | 500 | |||||
| 125 mm | R80 | 200 | 160 | 3200 | 2000 | ||
| R160 | 1600 | 1000 | |||||
| R200 | 1280 | 800 | |||||
| 150 mm | R80 | 312.5 | 250 | 5000 | 3125 | ||
| R160 | 2500 | 1562.5 | |||||
| R200 | 2000 | 1250 | |||||
| 200 mm | R80 | 500 | 400 | 8000 | 5000 | ||
| R160 | 4000 | 2500 | |||||
| R200 | 3000 | 2000 | |||||
| 250 mm | R80 | 787.5 | 630 | 12600 | 7875 | ||
| R160 | 5300 | 3937.5 | |||||
| R200 | 5040 | 3150 | |||||
| 300 mm | R80 | 1250 | 1000 | 20000 | 12500 | ||
| R160 | 10000 | 6250 | |||||
| R200 | 8000 | 5000 |
