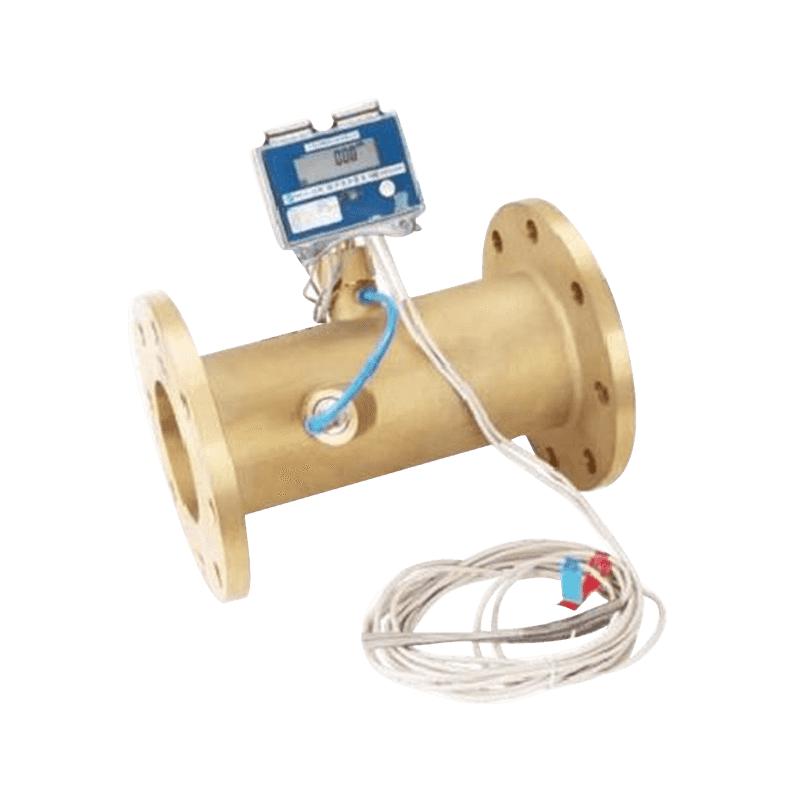

KM10-02
Ultrasone externe watermeter is een gecombineerde stroomsensor met een microprocessor en hanteert geavanceerde ultrasone meettechnologie voor het meten van waterverbruik.
Beschrijving
1. Functies
2. Werkvoorwaarde
Watertemperatuur≤50 ℃ voor koud water; Heet watermeter ≤90 ℃.
Waterdruk≤1mpa (PN: 1,6 MPa/16Bar)
3. Elektronische parameter
| Temperatuursensor koppelingsfout | Lage stroombeveiliging | Werktemperatuur | Statische stroom | Nominaale operationele spanning | Werkspanning |
| <0,05 ℃ | <2.5V | 0,1 ~ 55 ℃ | <8ua | 3.6V | 2.5V-3.6V |
4. Nauwkeurigheidsfoutcurve
5. Hoofdtechnische gegevens
| Nominal Diameter ( DN ) | Q3/Q1 | Q4 m³/h | Q3 m³/h | Q2 m³/h | Q1 m³/h | Resolutie van het aanwijzingsapparaat [M³] | Aangeboden bereik [m³] |
| 32 mm | R80 | 12.5 | 10 | 200 | 125 | 0.00001 | 99999.99 |
| R100 | 160 | 100 | |||||
| R160 | 100 | 62.5 | |||||
| 40 mm | R80 | 20 | 16 | 320 | 200 | ||
| R100 | 256 | 160 | |||||
| R160 | 160 | 100 | |||||
| 50 mm | R80 | 31.25 | 25 | 500 | 312.5 | ||
| R160 | 250 | 156.25 | |||||
| R200 | 200 | 125 | |||||
| 65 mm | R80 | 50 | 40 | 800 | 500 | ||
| R160 | 400 | 250 | |||||
| R200 | 320 | 200 | |||||
| 80 mm | R80 | 78.75 | 63 | 1250 | 787.5 | ||
| R160 | 625 | 393.75 | |||||
| R200 | 504 | 315 | |||||
| 100 mm | R80 | 125 | 100 | 2000 | 1250 | ||
| R160 | 1000 | 625 | |||||
| R200 | 800 | 500 | |||||
| 125 mm | R80 | 200 | 160 | 3200 | 2000 | ||
| R160 | 1600 | 1000 | |||||
| R200 | 1280 | 800 | |||||
| 150 mm | R80 | 312.5 | 250 | 5000 | 3125 | ||
| R160 | 2500 | 1562.5 | |||||
| R200 | 2000 | 1250 | |||||
| 200 mm | R80 | 500 | 400 | 8000 | 5000 | ||
| R160 | 4000 | 2500 | |||||
| R200 | 3000 | 2000 | |||||
| 250 mm | R80 | 787.5 | 630 | 12600 | 7875 | ||
| R160 | 5300 | 3937.5 | |||||
| R200 | 5040 | 3150 | |||||
| 300 mm | R80 | 1250 | 1000 | 20000 | 12500 | ||
| R160 | 10000 | 6250 | |||||
| R200 | 8000 | 5000 |
