KM02-03

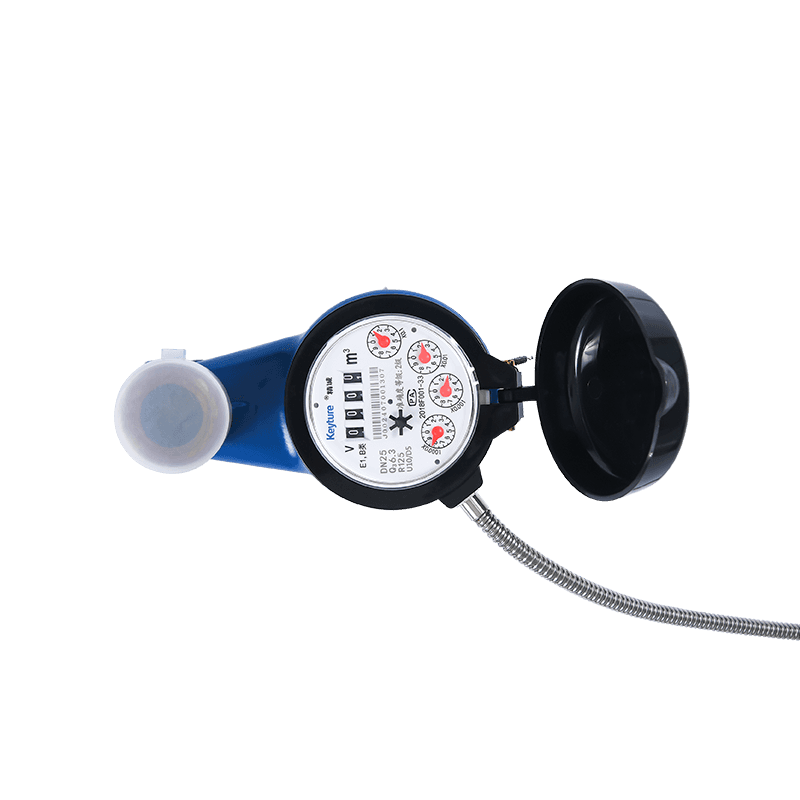

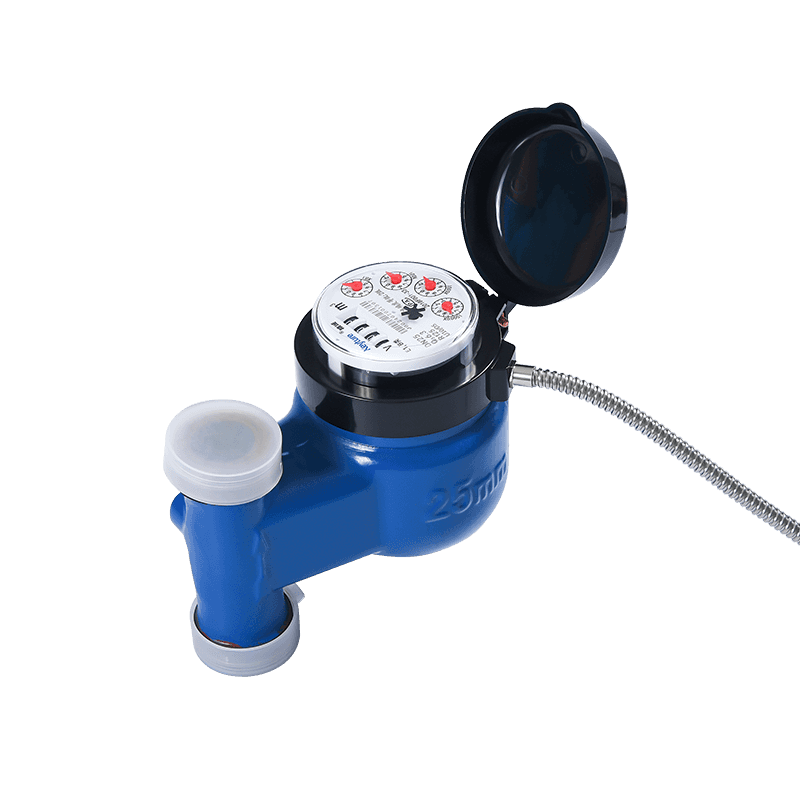

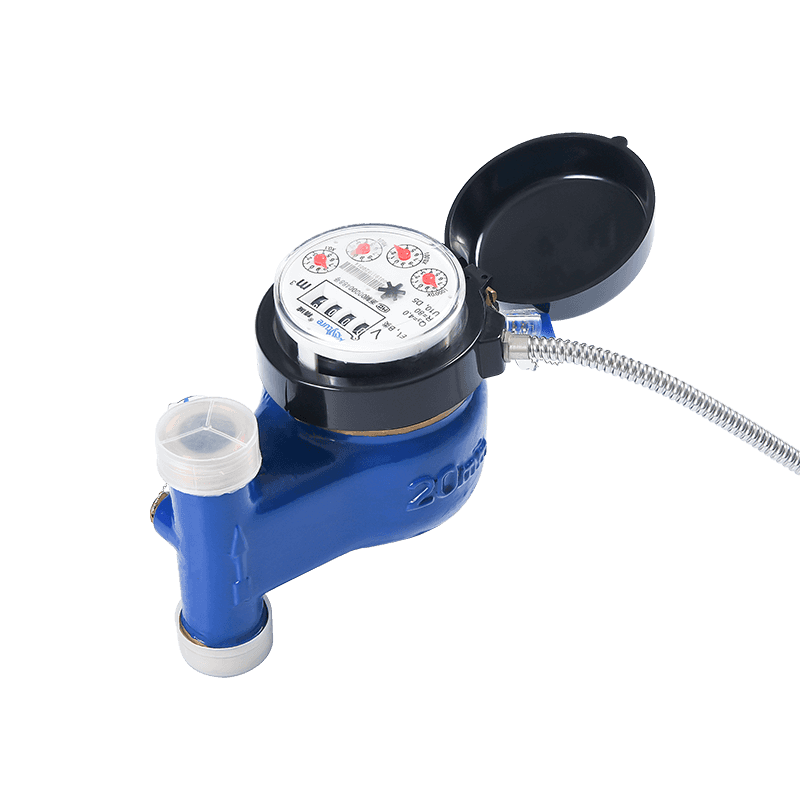

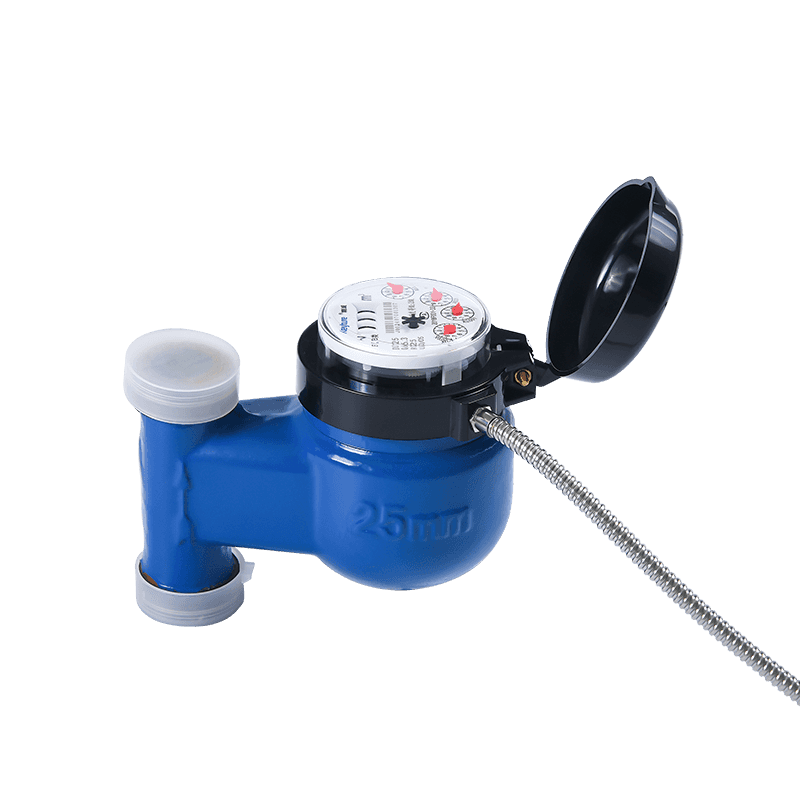

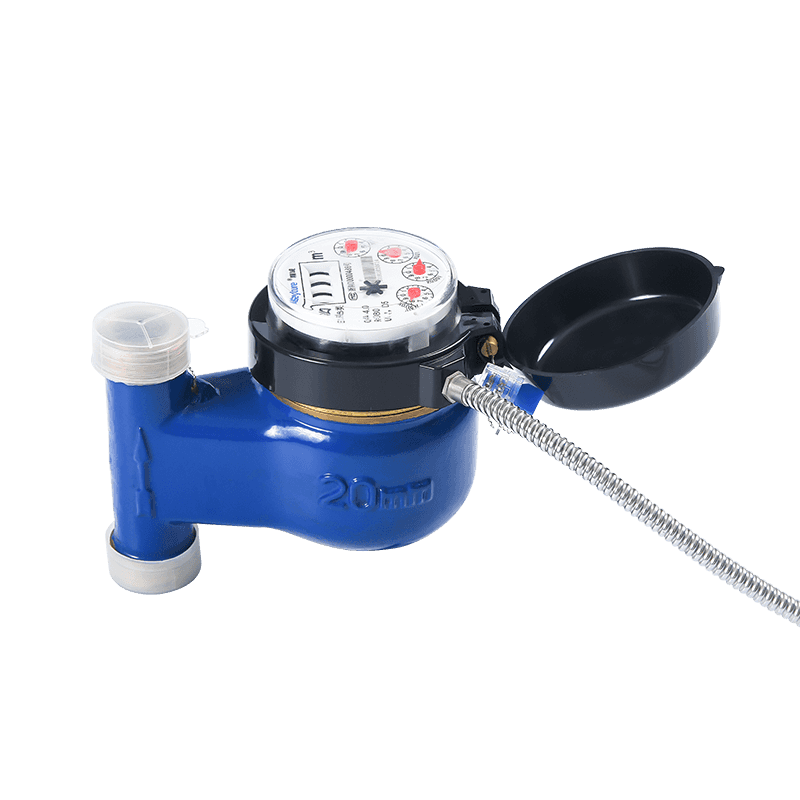

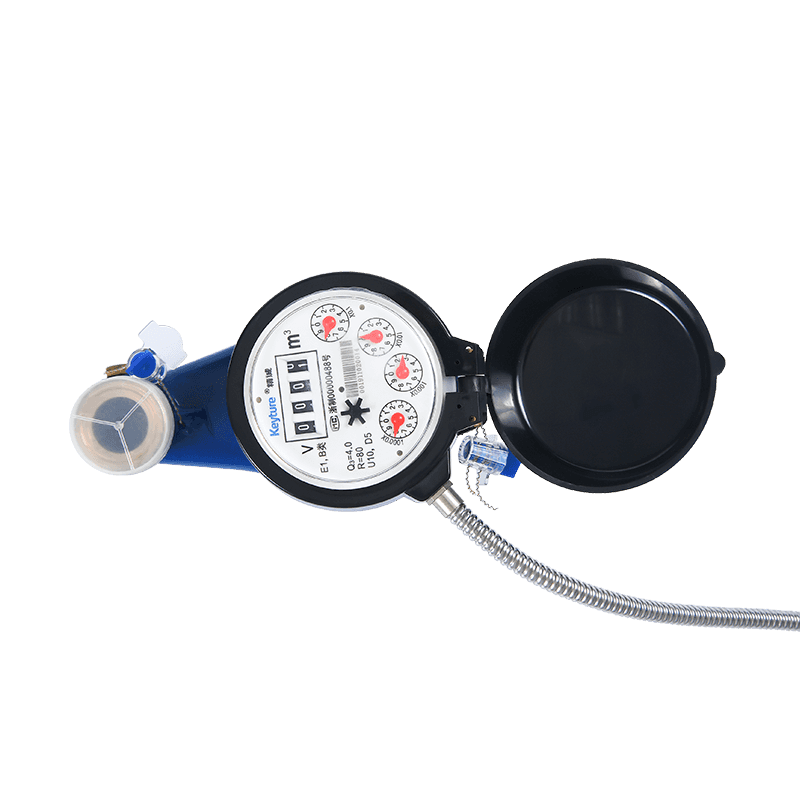

Droge type verticale bedraad externe watermeter

Deze reeks producten hanteert foto -elektrische directe leesmodule om de gegevens van het waterverbruik te lezen en te uploaden via een speciale draad. Het hele systeem bestaat uit watermeter, verzamelaar en managementcentrum. Verticale installatie wordt gebruikt voor verblijf. Vochtbestendig, zonbestendig, anti-fluctuatie, antistatisch, anti-magnetisch, IP68.

Neem contact met ons op

PREV: Natte type vloeistof afgesloten bedraad externe watermeter NEXT:Droog type bedrade externe watermeter met kogelventiel

Beschrijving

1. Functies

● Multi-jet vaanwiel, afzonderlijke afdichtingsstructuur, gemakkelijk te vervangen en te onderhouden.
● Droogtype register, magnetische aandrijving, anti-magnetische interferentie, anti-bevriezen, langdurige duidelijke lezing.
● Materiaal: ijzer, plastic, messing, roestvrij.
● Vochtbestendig, zonbestendig, anti-fluctuatie, antistatisch, anti-magnetisch, IP68.
● Waterconsumptie kan realtime worden gelezen of opgenomen.
● Milieu B, E1.
● Zero -voeding behalve het lezen van waterverbruik.
● Gemakkelijk om watermeters en verzamelaars toe te voegen en te onderhouden.

2. Elektronische techniek

Werkspanning	Werktemperatuur	Werkstroom	Datacomms
DC9-15V (RS-485)/DC24-36V (M-Bus)	-10 ~ 45 ℃	≤9 ma	RS-485, M-BUS

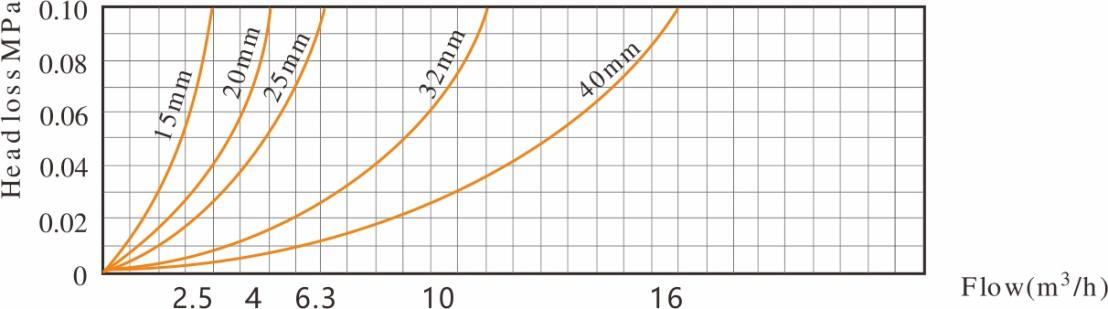

3. Curve met hoofdverlies

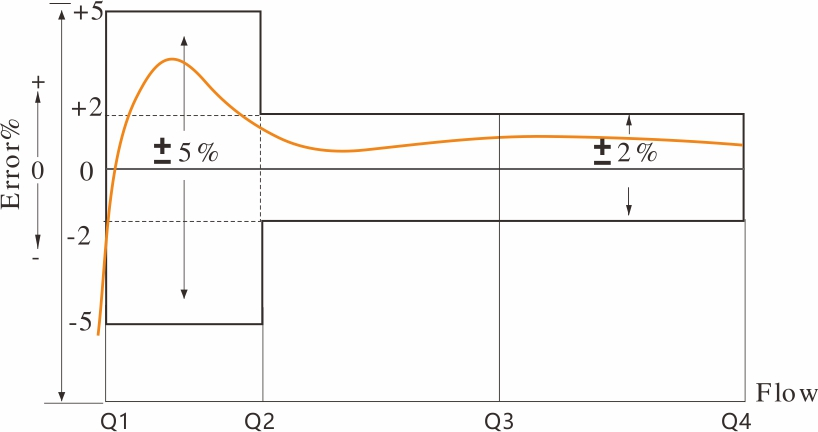

4. Nauwkeurigheidsfoutcurve

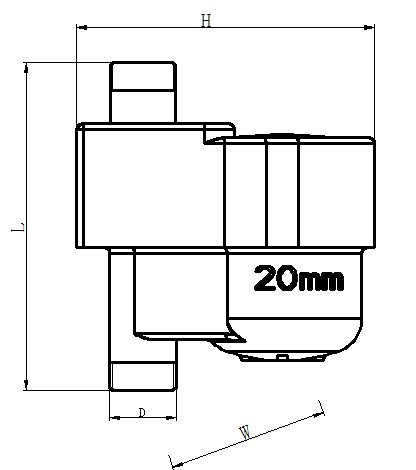

5. Installatiedimensie

Item nee		LXSGY-15	LXSGY-20	LXSGY-25
L1	mm	195	210	230	354	373
L	mm	100	105	110	230	245
H	mm	115	115	115	115	155
W	mm	100	100	110	110	125
Verbindingsdraad	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Verbindingsdraad	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Gewicht	met vakbonden (kg)
Gewicht	zonder vakbonden (kg)	1.5	1.7	1.8

6. Hoofdtechnische parameter

Modelnummer	LXSGY-15			LXSGY-20			LXSGY-25
Nominale diameter (DN) [mm]	15			20			25			32			40
Ratio Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Overbelastingsstroomsnelheid (q4) [m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanente stroomsnelheid (q3) [m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Overgangsstroomsnelheid (q2) [m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimale stroomsnelheid (Q1) [M³/H]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Nauwkeurigheidsklasse	2
Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι)	± 5%
Maximaal toegestane fout voor de bovenste debietzone (MPEμ)	± 2% voor water met een temperatuur ≤30 ℃ ± 3% voor water met een temperatuur ＞ 30 ℃
Temperatuurklasse	T30, T50
Waterdrukklassen	Kaart 16
Drukverliesklassen	△ P63
Aangeboden bereik [m³]	99 999
Resolutie van het aanwijzingsapparaat [m³]	0.00005
Gevoeligheidsklassen van stroomprofiel	U10 D5
Oriëntatiebeperking	Vertical
