KM02-04

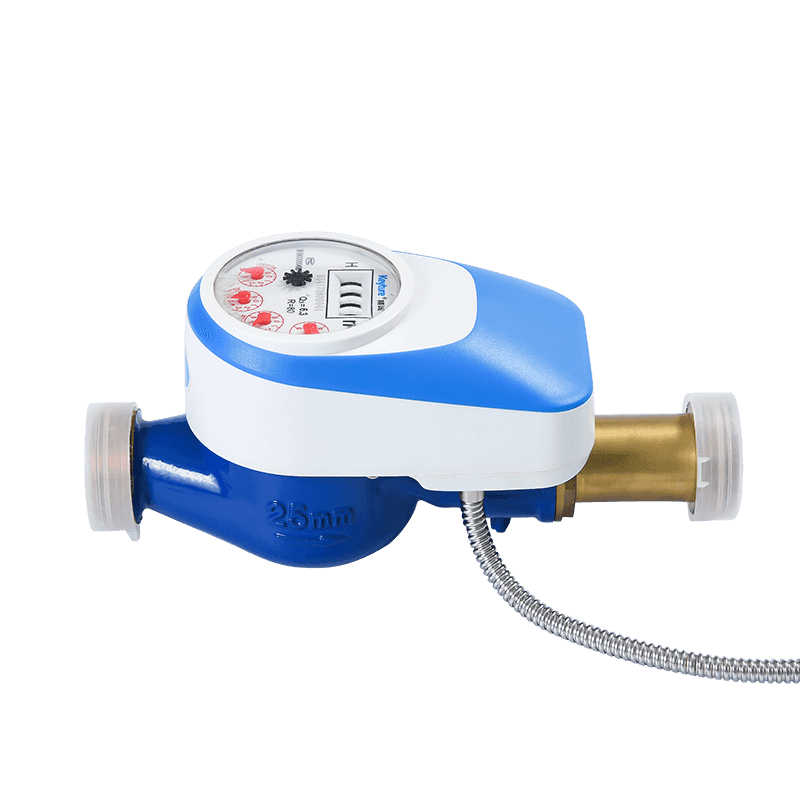

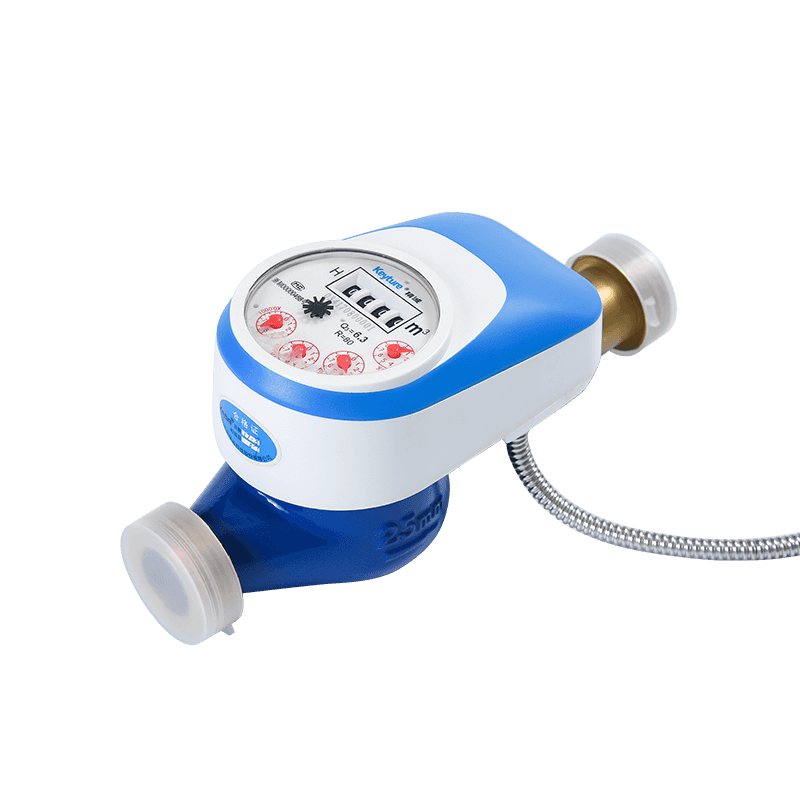

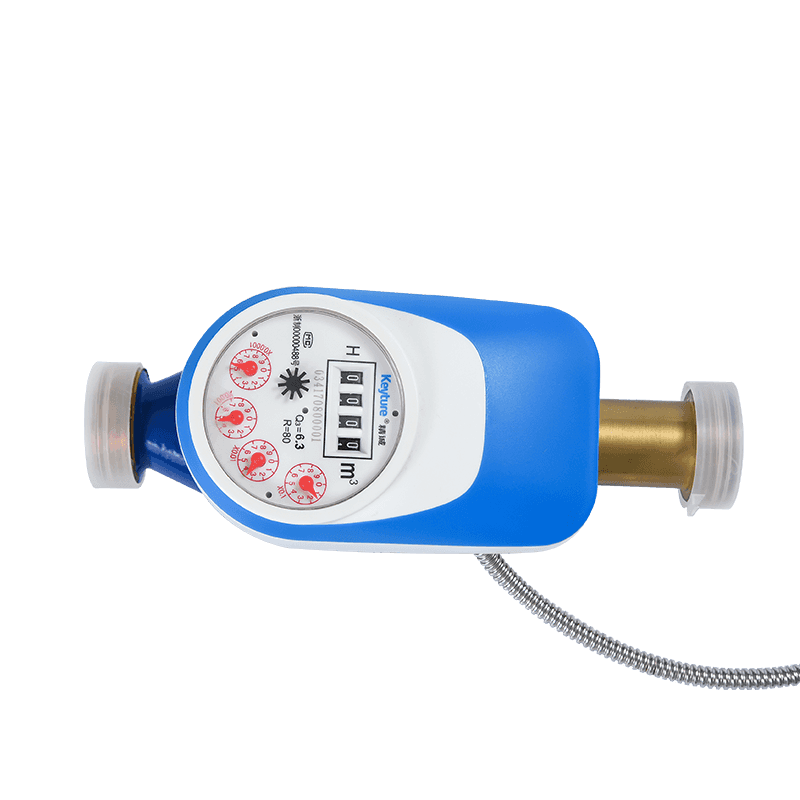

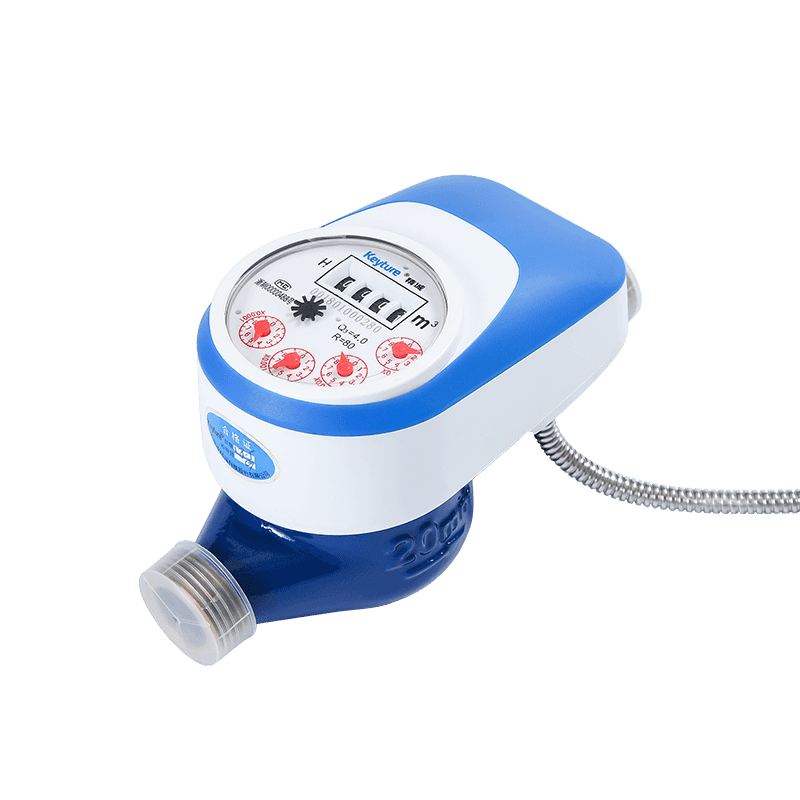

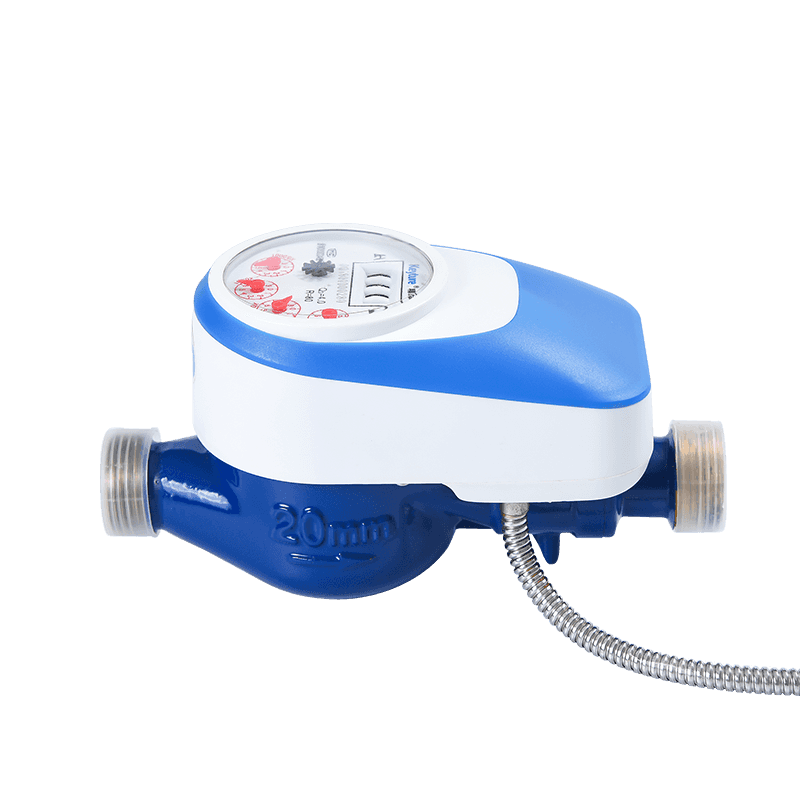

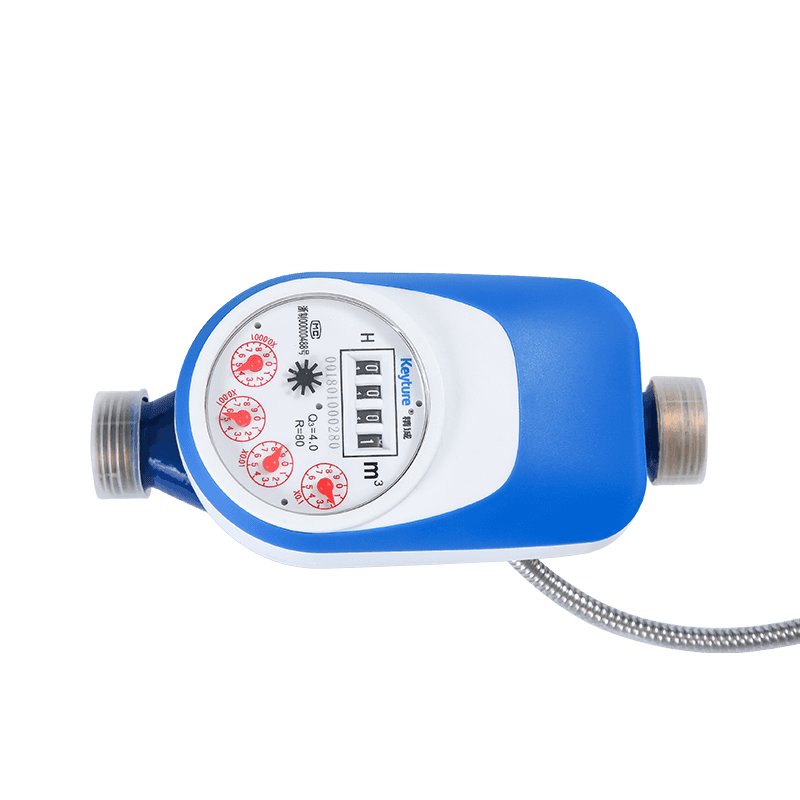

Droog type bedrade externe watermeter met kogelventiel

Deze reeks producten hanteert foto -elektrische directe leesmodule om de gegevens van het waterverbruik te lezen en te uploaden via een speciale draad. Het hele systeem bestaat uit watermeter, verzamelaar en managementcentrum. Plastic dekselbalklep, m-bus output en 188645 protocol.

Neem contact met ons op

PREV: Droge type verticale bedraad externe watermeter NEXT:Verticale droge type bedrade externe plastic lichaamswater meter met klep

Beschrijving

1. Functies

● Multi-jet vaanwiel, afzonderlijke afdichtingsstructuur, gemakkelijk te vervangen en te onderhouden.
● Droogtype register, magnetische aandrijving, anti-magnetische interferentie, anti-bevriezen, langdurige duidelijke lezing.
● Materiaal: ijzer, plastic, messing, roestvrij.
● Vochtbestendig, zonbestendig, anti-fluctuatie, antistatisch, anti-magnetisch, IP68.
● Remote -klepregeling is optioneel.
● Waterconsumptie kan realtime worden gelezen of opgenomen.
● Milieu B, E1.
● Zero -voeding behalve het lezen van waterverbruik.
● Gemakkelijk om watermeters en verzamelaars toe te voegen en te onderhouden.

2 . Elektronische techniek

Werkspanning	Werktemperatuur	Werkstroom	Datacomms
DC9-15V (RS-485)/DC24-36V (M-Bus)	-10 ~ 45 ℃	≤9 ma	RS-485, M-BUS

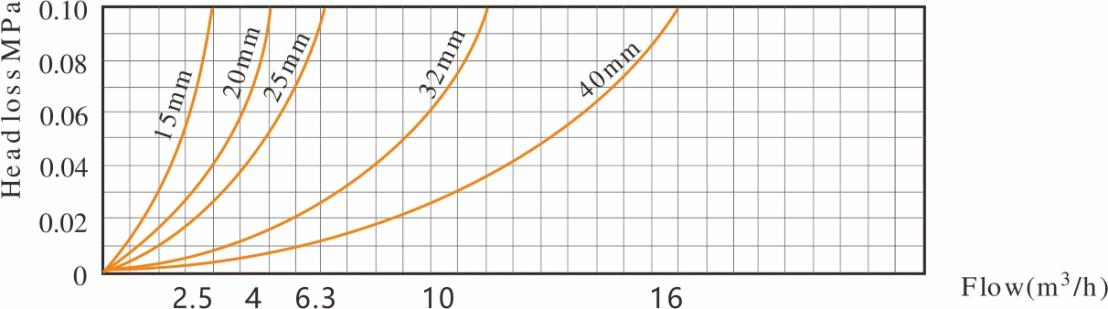

3. Curve met hoofdverlies

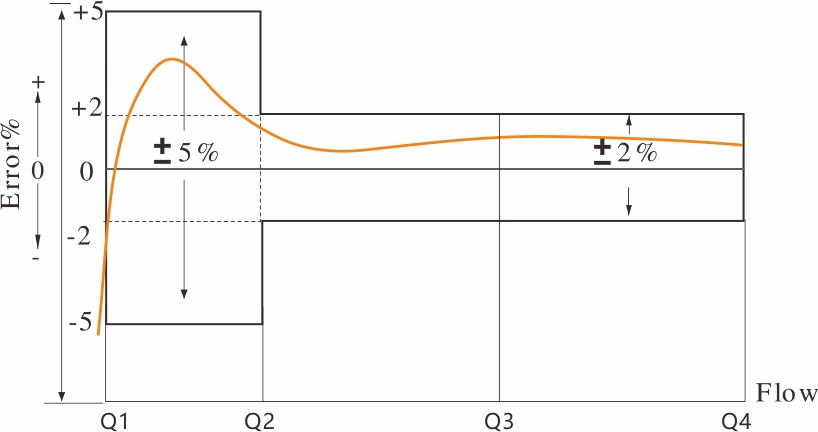

4. Nauwkeurigheidsfoutcurve

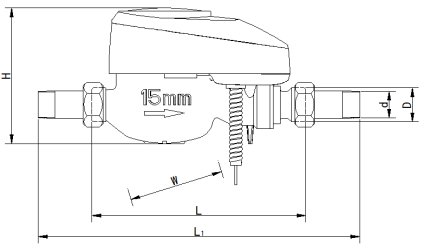

5. Installatiedimensie

Item nee		LXSY-15E	LXSY-20E	LXSY-25E
L1	mm	260	295	340	354	373
L	mm	165	190	225	230	245
H	mm	118	118	118	115	155
W	mm	90	90	90	110	125
Verbindingsdraad	D (mm)	G3/4 "	G1 "	G1 1/4 "	G1 1/2 "	G2 "
Verbindingsdraad	D (mm)	R1/2	R3/4	R1	R1 1/4	R1 1/2
Gewicht	met vakbonden (kg)	1.2	1.3	1.5
Gewicht	zonder vakbonden (kg)

6. Hoofdtechnische parameter

Modelnummer	LXSY-15E			LXSY-20E			LXSY-25E
Nominale diameter (DN) [mm]	15			20			25			32			40
Ratio Q3/Q1	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160	R80	R100	R160
Overbelastingsstroomsnelheid (q4) [m³/h]	3.125	3.125	3.125	5	5	5	7.875	7.875	7.875	12.5	12.5	12.5	20	20	20
Permanente stroomsnelheid (q3) [m³/h]	2.5	2.5	2.5	4	4	4	6.3	6.3	6.3	10	10	10	16	16	16
Overgangsstroomsnelheid (q2) [m³/h]	0.05	0.04	0.025	0.08	0.064	0.04	0.126	0.1	0.063	0.2	0.16	0.1	0.32	0.256	0.16
Minimale stroomsnelheid (Q1) [M³/H]	0.032	0.025	0.015	0.05	0.04	0.025	0.08	0.063	0.039375	0.125	0.1	0.0625	0.2	0.16	0.1
Nauwkeurigheidsklasse	2
Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι)	± 5%
Maximaal toegestane fout voor de bovenste debietzone (MPEμ)	± 2% voor water met een temperatuur ≤30 ℃ ± 3% voor water met een temperatuur ＞ 30 ℃
Temperatuurklasse	T30, T50
Waterdrukklassen	Kaart 16
Drukverliesklassen	△ P63
Aangeboden bereik [m³]	99 999
Resolutie van het aanwijzingsapparaat [m³]	0.00005
Gevoeligheidsklassen van stroomprofiel	U10 D5
Oriëntatiebeperking	Horizontal
