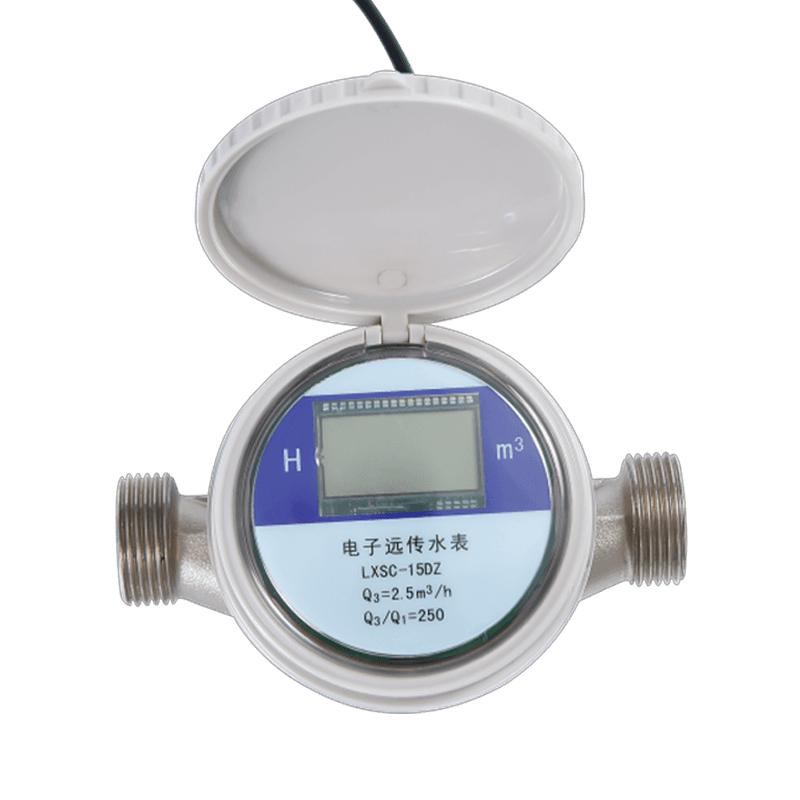

KM02-08
Deze reeks producten hanteert een foto -elektrische directe leesmodule om de gegevens van het waterverbruik te lezen en te uploaden via een speciale draad. Het hele systeem bestaat uit een watermeter, verzamelaar en managementcentrum. Het heeft een directe leesfunctie, geen ingebouwde batterij, lange levensduur, waterdicht, antistatisch, vochtbestendig, antidust, anti-magnetische interferentie, optionele regelklep en een hoog waterdicht niveau.
Beschrijving
1. Functies
Single-Jet L digitale externe watermeter
Register van het droge type, magnetische drive
Materiaal, ijzer, plastic, messing, roestvrij
Vochtbestendig, zonnebestendig, anti-fluctuatie, antistatische, anti-magnetische interferentie, anti-bevriezen, IP68
Waterconsumptie kan op tijd worden gelezen of vastgelegd
Milieu: B, E1
Zero -voeding behalve voor het lezen van waterverbruik
Gemakkelijk om watermeters en verzamelaars toe te voegen en te onderhouden
2. Elektronische techniek
| Werkspanning | Werktemperatuur | Werkstroom | Uitvoer |
| DC9-15V (RS-485) | 0 ℃ ~ 45 ℃ | ≤9 ma | RS-485 |
3. Curve met hoofdverlies
4. Nauwkeurigheidsfoutcurve
5. Installatiedimensie
| Item nee | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 70 |
| Verbindingsdraad: | D (mm) | G3/4 " |
| D (mm) | R1/2 | |
| zonder vakbonden kg | 0.47 | |
6. Hoofdtechnische parameter
| Modelnummer | LXSGY-15 |
| Nominale diameter (DN) [mm] | 15 |
| Ratio Q3/Q1 | 250 |
| Overbelastingsstroomsnelheid (q4) [m³/h] | 3.125 |
| Permanente stroomsnelheid (q3) [m³/h] | 2.5 |
| Overgangsstroomsnelheid (q2) [m³/h] | 0.025 |
| Minimale stroomsnelheid (Q1) [M³/H] | 0.015 |
| Nauwkeurigheidsklasse | 2 |
| Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι) | ± 5% |
| Maximaal toegestane fout voor de bovenste stroomsnelzone (MPEμ) | ± 2% voor water met een temperatuur ≤30 ℃ ± 3% voor water met een temperatuur > 30 ℃ |
| Temperatuurklasse | T30, T50 |
| Waterdrukklassen: | Kaart 16 |
| Drukverliesklassen: | △ P63 |
| Aangeboden bereik [ | 99 999 |
| Resolutie van de Apparerend apparaat [ | 0.00005 |
| Gevoeligheidsklassen van stroomprofiel | U10 D5 |
| Oriëntatiebeperking | HORIZONTAAL |
| Interface en communicatie | M-Bus, RS485, Lorawan, Pulse |
