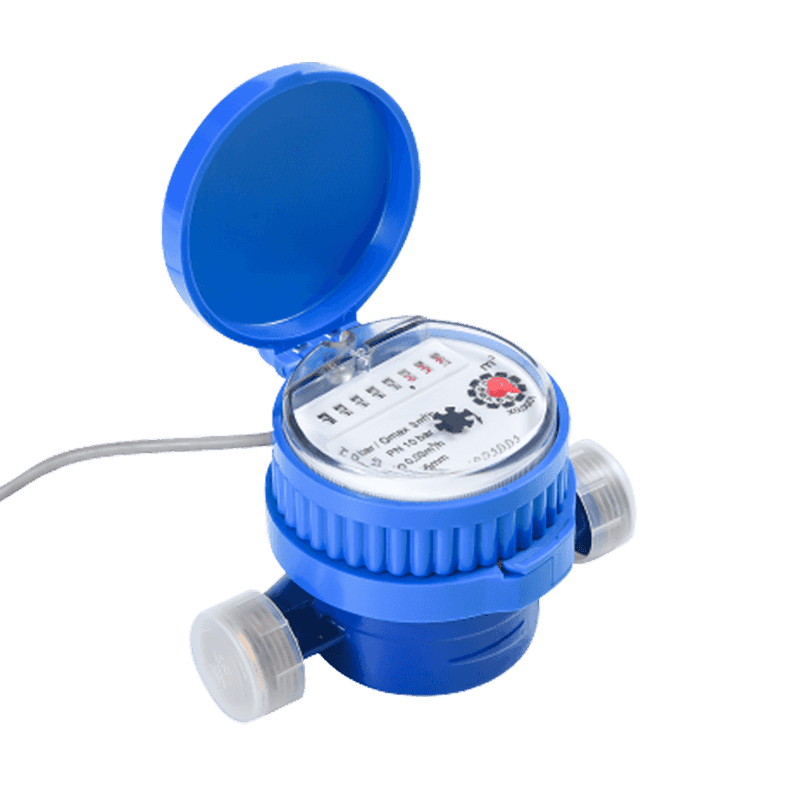

KM02-09
Deze reeks producten hanteert een foto -elektrische directe leesmodule om de gegevens van het waterverbruik te lezen en te uploaden via een speciale draad. Het hele systeem bestaat uit de watermeter, verzamelaar en managementcentrum. Directe leesfunctie, geen ingebouwde batterij, lange levensduur, waterdichte, antistatische, vochtbestendige, anti-stof, anti-magnetische interferentie, optionele regelklep, hoog waterdicht niveau.
Beschrijving
1. Functies
Magnetische drive met Super Dry Type Register, langdurige duidelijke lezing.
Materiaal, ijzer, plastic, messing, roestvrij
Vochtbestendig, zonnebestendig, anti-fluctuatie, antistatische, anti-magnetische interferentie, anti-bevriezen, IP68
Waterconsumptie kan op tijd worden gelezen of vastgelegd
Milieu: B, E1
Zero -voeding behalve voor het lezen van waterverbruik
Gemakkelijk om watermeters en verzamelaars toe te voegen en te onderhouden
Niet -terugslagklep en zeef voor optie
Magnetisch schild voor externe magneetbescherming.
2. Elektronische techniek
| Werkspanning | Werktemperatuur | Werkstroom | Uitvoer |
| DC9-15V (RS-485) | -10 ~ 45 ℃ | ≤9 ma | RS-485 |
3. Curve met hoofdverlies
4. Nauwkeurigheidsfoutcurve
5. Installatiedimensie
| Item nee | LXSGY-15 | |
| L | mm | 110 |
| H | mm | 80 |
| W | mm | 80 |
| Verbindingsdraad: | D (mm) | G3/4 " |
| zonder vakbonden kg | 0,47 kg | |
6. Hoofdtechnische parameter
| Modelnummer | LXSGY-15 | LXSGY-20 | LXSGY-25 | LXSGY-32 | LXSGY-40 | ||||||||||
| Nominale diameter (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Ratio Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Overbelastingsstroomsnelheid (q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Permanente stroomsnelheid (q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
| Overgangsstroomsnelheid (q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Nauwkeurigheidsklasse: | 2 | ||||||||||||||
| Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι) | ± 5% | ||||||||||||||
| Maximaal toegestane fout voor de bovenste debietzone (MPEμ) | ± 2% voor water met een temperatuur ≤30 ℃ ± 3% voor water met een temperatuur > 30 ℃ | ||||||||||||||
| Temperatuurklasse | T30, T50 | ||||||||||||||
| Waterdrukklassen | Kaart 10 | ||||||||||||||
| Drukverliesklassen | △ P63 | ||||||||||||||
| Aangeboden bereik [m³] | 99 999 | ||||||||||||||
| Resolutie van de Apparaat Apparaat [M³] | 0.00005 | ||||||||||||||
| Gevoeligheidsklassen van stroomprofiel | U10 D5 | ||||||||||||||
| Oriëntatiebeperking | Horizontal | ||||||||||||||
