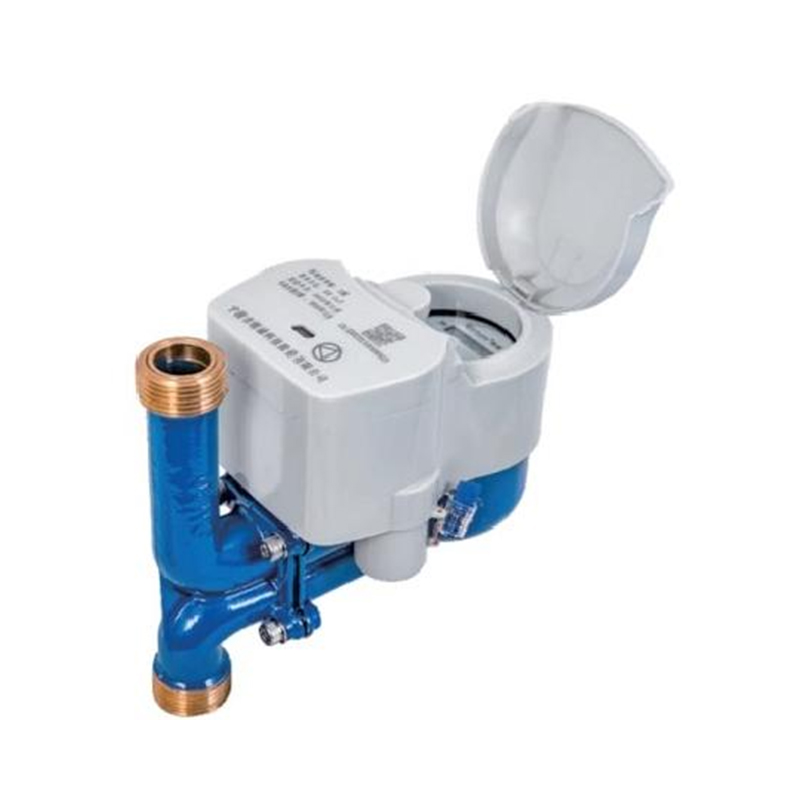

KM01-06
Deze reeks producten zijn draadloze externe watermeters die het monteurgedeelte volledig van intelligente module scheidt en het waterverbruik via NB \ lora internet uploadt. De klepregelmeter kan de schakelaar van de klep regelen via het proces van het leesplatform van de meter. Wanneer de batterijspanning laag is, wordt deze gerapporteerd aan het leesplatform van de meter om een alarm te maken. De huidige spanning van de batterij wordt weergegeven op het leesplatform van de meter om het batterijgebruik te beoordelen.
Beschrijving
1. Functies
● Multi-jet vaanwiel.
● Wet type register, hoge gevoeligheid, glycerine-verzegelde wijzerplaat zorgt voor langdurige duidelijke lezing.
● Gesplitst type, afzonderlijke afdichtingsstructuur, gemakkelijk te vervangen en te onderhouden, vochtvrij, IP68.
● Ontvangbare batterijkamerontwerp.
● Stabiele NB \ Lora Internation Signal Transmission Technology overnemen.
● Verzamel waterverbruik volgens 1L, 10L, 100L.
● Materiaal: ijzer, plastic, messing, roestvrij.
● Voorafgaand aan loodafdichting en stofbestendig deksel.
● Klimaat en EMC -klasse B \ O, E1.
2. Elektronische parameter
Datacomms | Statische stroom | Rapport | Werkfrequentie | Verzonden vermogen | Ontvang gevoeligheid |
Lora | 20μA | Hall \ Reed Switch | 470-510MHz | ≤20dbm | -136 1DBM |
NB-lot | 10μA | Hall \ Reed Switch | B1, B2, B5, B8, NB-LOT | ≤23dbm | -131 1DBM |
3. Curve met hoofdverlies

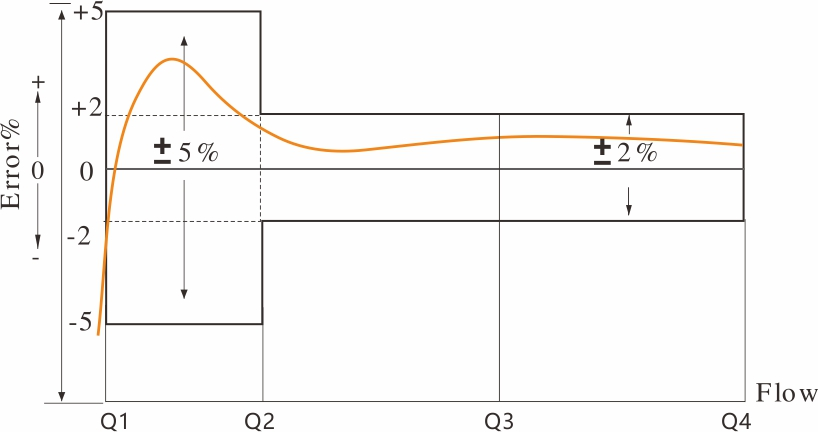

4. Nauwkeurigheidsfoutcurve
5. Installatiedimensie
Item nee | LXSGW-15 | LXSGW-20 | |
L1 | mm | 260 | 270 |
L | mm | 185 | 190 |
H | mm | 165 | 165 |
W | mm | 102 | 102 |
Verbindingsdraad | D (mm) | G3/4 " | G1 " |
D (mm) | R1/2 | R3/4 | |
Gewicht | met vakbonden (kg) |
|
|
zonder vakbonden (kg) | 1.4 | 1.6 |
6. Hoofdtechnische parameter
Modelnummer | LXSGW-15 | LXSGW-20 |
|
|
| ||||||||||
Nominale diameter (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
Ratio Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
Overbelastingsstroomsnelheid (q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
Permanente stroomsnelheid (q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 10 | 10 | 10 | 16 | 16 | 16 |
Overgangsstroomsnelheid (q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
Minimale stroomsnelheid (Q1) [M³/H] | 0.032 | 0.025 | 0.015 | 0.05 | 0.04 | 0.025 | 0.08 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
Nauwkeurigheidsklasse | 2 | ||||||||||||||
Maximaal toegestane fout voor de zone met een lagere stroomsnelheid (MPEι) | ± 5% | ||||||||||||||
Maximaal toegestane fout voor de bovenste debietzone (MPEμ) | ± 2% voor water met een temperatuur ≤30 ℃ | ||||||||||||||
Temperatuurklasse | T30, T50 | ||||||||||||||
Waterdrukklassen | Kaart 16 | ||||||||||||||
Drukverliesklassen | △ P63 | ||||||||||||||
Aangeboden bereik [m³] | 99 999 | ||||||||||||||
Resolutie van het aanwijzingsapparaat [m³] | 0.00005 | ||||||||||||||
Gevoeligheidsklassen van stroomprofiel | U10 D5 | ||||||||||||||
Oriëntatiebeperking | Vertical |
