Meettechnologiekenmerken van een bedrade externe watermeter
Op het gebied van slimme waterdiensten heeft Ningbo Jingcheng Technology Co., Ltd. met succes een reeks hoogwaardige en zeer betrouwbare watermeterproducten ontwikkeld met zijn diepgaande wetenschappelijke onderzoekskracht en innovatieve geest. Onder hen, Bedrade externe watermeter heeft op de markt veel lof gekregen vanwege zijn unieke meettechnologiefuncties.
Uiterst nauwkeurige meettechnologie is een hoogtepunt van de Wired Remote Water Meter. De watermeter maakt gebruik van geavanceerde flowsensoren en zeer nauwkeurige meetchips om de nauwkeurigheid van de meetresultaten te garanderen. De interne structuur is zorgvuldig ontworpen om de waterstroomweerstand effectief te verminderen, waardoor de meetefficiëntie wordt verbeterd. Zelfs in zware gebruiksomstandigheden heeft de watermeter een uitstekende stabiliteit op de lange termijn genaarond en blijft hij altijd efficiënt meten. Na een strikte vergelijking met de internationale normen ISO 4064 B, C en D wordt de meetfout van de bedrade watermeter op afstand binnen een extreem laag bereik gecontroleerd, waardoor gebruikers betrouwbare ondersteuning krijgen voor gegevens over het waterverbruik.
Op het gebied van stroomdetectietechnologie presteert de Wired Remote Water Meter ook goed. De watermeter kan het werkelijke waterverbruik nauwkeurig berekenen door realtime monitoring van belangrijke parameters zoals waterstroomsnelheid en -druk, gecombineerd met geavanceerde algoritmemodellen. Bovendien heeft de Wired Remote Water Meter een intelligente herkenningsfunctie, die automatisch stroomveranderingen in verschillende watergebruiksscenario's kan onderscheiden, waardoor nauwkeurigere meetresultaten worden verkregen. De toepassing van deze technologie stelt gebruikers in staat meer wetenschappelijke gegevensondersteuning op het gebied van waterbeheer te verkrijgen.
Mogelijkheden voor bewaking op afstand en gegevensoverdracht zijn een ander belangrijk kenmerk van de bedrade watermeter op afstand. Via een bekabelde verbinding realiseert de watermeter de functie van het uploaden van realtime gegevens naar het externe beheersysteem, en kunnen gebruikers de meetgegevens in realtime monitoren en analyseren. Met behulp van het systeem voor beheer op afstand kunnen gebruikers niet alleen kleppen op afstand openen en sluiten en parameters instellen, maar ook de beheerefficiëntie aanzienlijk verbeteren. Bovendien ondersteunt de watermeter een verscheidenheid aan communicatieprotocollen en interfacestandaarden en heeft hij eenvoudig toegang tot verschillende slimme waterbeheersystemen om een naadloze gegevensverbinding en -uitwisseling te realiseren. Dankzij deze flexibiliteit kan de bedrade externe watermeter goed presteren in verschillende toepassingsscenario's.
Op het gebied van energiebesparing en milieubescherming demonstreert de Wired Remote Water Meter ook zijn uitstekende ontwerpconcept. De watermeter heeft een energiezuinig ontwerp, wat de levensduur van de apparatuur verlengt en de impact op het milieu vermindert. De intelligente beheerfunctie helpt gebruikers de structuur van het watergebruik te optimaliseren en het doel van waterbesparing en emissiereductie te bereiken. Door real-time monitoring en analyse van watergebruiksgegevens kunnen gebruikers het probleem van verspilling in het watergebruiksproces snel identificeren en oplossen, waardoor de efficiëntie van waterbehoud verder wordt verbeterd.
Voordelen van bedrade externe watermeters
De voordelen van een bekabelde aanpak vloeien voornamelijk voort uit de inherente fysieke verbinding en stroombron van het systeem:
- Uitzonderlijke betrouwbaarheid en stabiliteit van gegevens: De vaste, fysieke verbinding biedt een zeer stabiel communicatiekanaal dat grotendeels immuun is voor radiofrequentie-interferentie, signaalblokkering en omgevingsruis, waardoor een consistente gegevenslevering wordt gegarandeerd.
- Geen batterijafhankelijkheid: Bedrade meters, vooral meters die protocollen als M-Bus gebruiken, worden vaak rechtstreeks via de communicatielijn van stroom voorzien. Dit elimineert de operationele kosten en onderhoudstaken van periodieke batterijvervanging.
- Hoge data-integriteit: De gecontroleerde omgeving van een bekabelde bus zorgt voor een lagere latentie en een veiliger, minder blootgesteld datapad, wat van cruciaal belang is voor nauwkeurige facturering en naleving van de regelgeving.
- Geoptimaliseerd voor dichte toepassingen: bekabelde systemen zijn ideaal voor omgevingen met een hoge dichtheid, zoals appartementencomplexen, industrieparken en campussen met meerdere gebouwen, waar de infrastructuur centraal kan worden geïnstalleerd.
Soorten bedrade externe watermeters
Bekabelde externe watermeters worden grofweg gecategoriseerd op basis van het fysieke mechanisme dat ze gebruiken om de waterstroom te meten en het communicatieprotocol dat ze gebruiken.
1. Per meettype:

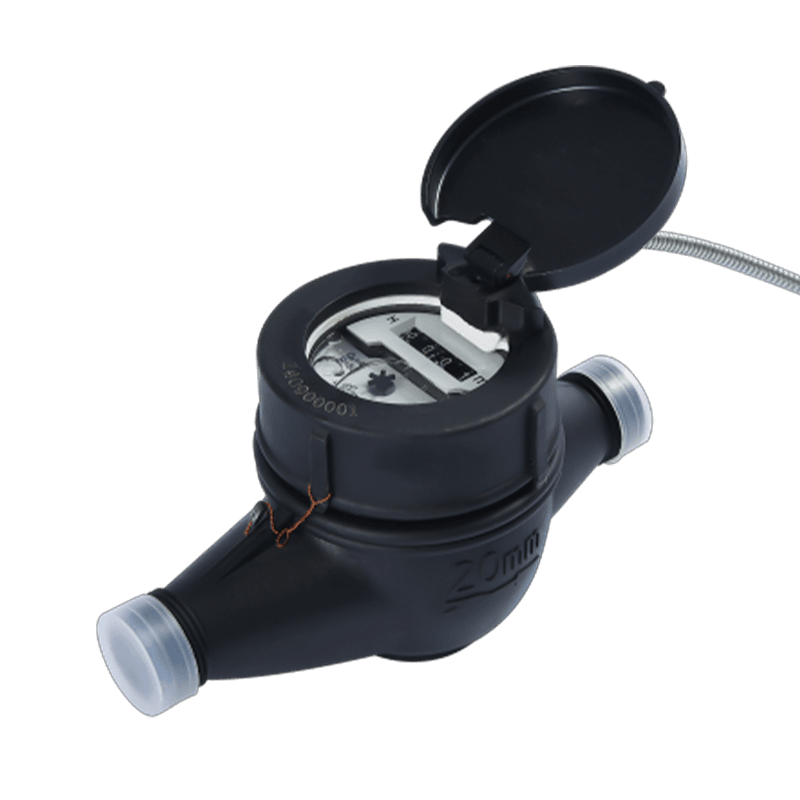

- Pulsuitgangsmeters: Dit zijn traditionele mechanische meters die achteraf zijn uitgerust met een sensor die een elektrische puls genereert voor elke verbruikte eenheid water. Ze bieden een eenvoudige, kosteneffectieve manier om digitale metingen te verkrijgen, maar bieden minimale diagnostische gegevens.
- Elektronische meters met directe aflezing (foto-elektrisch): Deze geavanceerde meters registreren de werkelijke meterstand rechtstreeks van de nummerwielen van het mechanische register met behulp van optische sensoren, waardoor de uitlezing op afstand identiek is aan de mechanische uitlezing.
- Ultrasone meters: Deze meters gebruiken geluidsgolven om de stroomsnelheid te meten en bieden een hoge nauwkeurigheid, geen bewegende delen en rijke diagnostische gegevens, en communiceren doorgaans via een digitaal protocol zoals RS-485 of M-Bus.
2. Via communicatieprotocol:
De twee meest voorkomende bekabelde communicatieprotocollen bij meting zijn:
- M-Bus (Meter-Bus): De Europese norm (EN 13757) speciaal ontworpen voor het uitlezen van nutsmeters (water, gas, warmte, elektriciteit). Het maakt gebruik van een tweedraads, niet-polaire aansluiting, vereenvoudigt de bedrading en kan de meters vaak van stroom voorzien via de bus.
- RS-485: Een robuuste industriële elektrische signaleringsstandaard die vaak wordt gecombineerd met het Modbus RTU-toepassingsprotocol (Remote Terminal Unit). Het is zeer goed bestand tegen ruis en ondersteunt multi-drop-netwerken, waardoor het gebruikelijk is in industriële en commerciële gebouwbeheersystemen.
Toepassingen van bedrade externe watermeters
Bekabelde externe watermeters zijn essentiële componenten van Advanced Metering Infrastructure (AMI)-systemen en bieden betrouwbare, zeer integriteitsgegevensoverdracht voor nauwkeurige facturering, lekdetectie en waterbeheer in diverse sectoren.
- Residentieel: In gebouwen met meerdere verdiepingen, appartementencomplexen en gated communities bieden bedrade meters die gebruikmaken van protocollen zoals M-Bus (Meter-Bus) een zeer stabiele en kosteneffectieve oplossing voor gecentraliseerde meteruitlezing. Dit elimineert de noodzaak voor handmatige metingen in individuele eenheden, waardoor nauwkeurige, tijdige facturering en snelle detectie van lekken binnen een woonblok worden gegarandeerd.
- Commercieel: Winkelcentra, kantoorgebouwen en hotels gebruiken bedrade meters om het verbruik nauwkeurig te meten voor huurders met een afzonderlijke meter of om het waterverbruik bij te houden voor optimalisatie van de facturering. De behoefte aan continue, stabiele gegevens in deze omgevingen bevordert de hoge betrouwbaarheid van protocollen zoals RS-485 Modbus RTU.
- Industrieel: Productiefabrieken, voedselverwerkingsfaciliteiten en energiecentrales hebben uiterst betrouwbare en frequente gegevens nodig voor procescontrole, monitoring van de waterkwaliteit en kostentoewijzing. Bedrade meters, vooral die welke robuuste protocollen gebruiken, hebben de voorkeur omdat ze minder gevoelig zijn voor de hoge elektromagnetische interferentie die vaak aanwezig is in industriële omgevingen. Ningbo Jingcheng Technology Co., Ltd., een gevestigde hightech onderneming gespecialiseerd in slimme watermeters, warmtemeters en apparatuur voor communicatieverzameling, biedt een reeks bedrade watermeterseries op afstand, waaronder die welke RS-485- en M-Bus-communicatie gebruiken, zeer geschikt voor veeleisende industriële toepassingen.
- Landbouw: Hoewel draadloos gebruikelijk is voor afgelegen velden, worden bekabelde systemen gebruikt in grote, gecentraliseerde irrigatiepompstations en kassen, waar een hoge gegevensstabiliteit van cruciaal belang is voor geautomatiseerde procescontrole en het reguleren van het waterverbruik voor hoogwaardige gewassen.
- Gemeentelijk (District Metering Areas - DMA's): Waterbedrijven gebruiken bedrade bulkmeters op belangrijke punten in het distributienetwerk (DMA's) om de stroom te meten, niet-inkomstenwaterverlies te identificeren en de druk te monitoren. De stabiliteit van bekabelde communicatie is van cruciaal belang voor het waarborgen van de integriteit van gegevens die worden gebruikt voor kritische netwerkanalyse.
Onderhoud en probleemoplossing
Bekabelde externe watermetersystemen staan bekend om hun lage onderhoudsbehoeften op de lange termijn, maar zoals elk elektronisch systeem vereisen ze routinecontroles en kunnen ze specifieke problemen tegenkomen.
Reguliere onderhoudstaken
- Fysieke inspectie: Controleer regelmatig het meterhuis en de aansluitdoos op tekenen van binnendringend water, corrosie of fysieke schade.
- Kabelintegriteitscontrole: Inspecteer visueel alle bedrading en kabelmantels op slijtage, insnijdingen of spanning, vooral op verbindingspunten. De bedrading is de belangrijkste kwetsbaarheid in een bekabeld systeem.
- Diagnostiek van de master/concentratoreenheid: Controleer de logbestanden van de dataverzamelaar (master/concentrator) op communicatiefouten. time-out waarschuwingen of stroomgerelateerde problemen, die kunnen duiden op een probleem met een specifieke meter of de communicatiebus.
- Verificatie van de voeding: Controleer bij busgevoede systemen zoals M-Bus of de masterunit de juiste spanning en stroom aan de bus levert om er zeker van te zijn dat alle aangesloten slave-apparaten (meters) correct werken.
Veelvoorkomende problemen en oplossingen
| Gemeenschappelijk probleem | Oorzaak | Oplossing voor probleemoplossing |
|---|---|---|
| Geen communicatie | Bedradingsfout (doorgesneden/kortgesloten kabel, verkeerde polariteit). | Controleer op continuïteit en correcte polariteit, vooral bij niet-polariteit-immuunsystemen zoals standaard RS-485. |
| Periodieke fouten | Hoge elektromagnetische interferentie (EMI) of onjuiste aarding | Zorg voor een goede aarding en gebruik afgeschermde kabels waar ze in de buurt van elektriciteitsleidingen lopen. Controleer of afsluitweerstanden correct zijn geïnstalleerd op de RS-485-bus. |
| Enkele meter offline | Meterstoring of onjuiste adresinstelling. | Controleer de voeding van de meter en controleer het unieke primaire of secundaire communicatieadres met behulp van een handheld mastertool. |
| Langzame leessnelheden | Overmatig aantal apparaten of lange buslengte die de specificaties overschrijdt. | Voor RS-485/Modbus kunt u overwegen een repeater toe te voegen om het signaal uit te breiden. Controleer voor M-Bus de belastingberekening met de capaciteit van de Master. |
Tips voor het oplossen van problemen
- Isoleer de fout: Begin met het controleren van het dichtstbijzijnde verbindingspunt bij de gegevensverzamelaar. Als de eerste meter op de bus communiceert, bevindt de fout zich verder stroomafwaarts.
- Controleer de protocolparameters: Zorg er voor RS-485/Modbus voor dat de baudrate, pariteit en stopbits correct zijn ingesteld op zowel de meter als de master.
- Adresdetectie: M-Bus ondersteunt doorgaans een "ontdekkings"-functie om alle aangesloten slave-meters te scannen, waardoor het gemakkelijker wordt om een meter met een onbekend of onjuist adres te vinden.
Bekabelde versus draadloze watermeters
De keuze tussen een bekabelde en een draadloze slimme meter impliceert een afweging tussen installatiekosten/flexibiliteit en gegevensbetrouwbaarheid/stabiliteit op de lange termijn.
Voor- en nadelen van elke technologie
| Functie | Bedrade meters (bijv. M-Bus, RS-485) | Draadloze meters (bijv. LoRaWAN, NB-IoT) |
|---|---|---|
| Pluspunten | Hoge betrouwbaarheid: immuun voor radio-interferentie. Ultra-lage latentie: realtime controle. Nadelentant vermogen: geen batterijen, weinig onderhoud op lange termijn. Gegevensintegriteit: Zeer stabiel, veilig gegevenspad. | Lage installatiekosten: geen graafwerk/bekabeling. Flexibiliteit: Eenvoudig te installeren in bestaande gebouwen (retrofits). Schaalbaarheid: eenvoudig nieuwe knooppunten aan het netwerk toevoegen. Lange afstand: Wide-area netwerkmogelijkheden. |
| Cons | Hoge installatiekosten: Vereist uitgebreide bekabeling, leidingen en arbeid. Lage flexibiliteit: Moeilijk en ontwrichtend om uit te breiden of te upgraden. Afstandslimieten: De buslengte en het aantal knooppunten zijn eindig (hoewel protocollen zoals M-Bus dit wel kunnen bereiken). ≈ 2.4 km bij lage snelheden). | Betrouwbaarheidsrisico: Gevoelig voor radio-interferentie, signaalblokkering (bijvoorbeeld bij installaties in diepe kelders). Levensduur batterij: Vereist periodieke batterijvervanging (voegt toe aan langdurige OpEx). Latentie: Kan een hogere latentie hebben (niet ideaal voor realtime controle). |
Factoren waarmee u rekening moet houden bij het kiezen
| Factor | Voorkeur voor bekabelde meters | Voorkeur draadloze meter |
|---|---|---|
| Gebouwtype | Nieuwbouw, gebouwen met meerdere verdiepingen, industriële installaties (waar infrastructuur is gepland). | Bestaande gebouwen (retrofits), historische locaties, wijd verspreide eigendommen. |
| Omgeving | Gebieden met hoge elektromagnetische interferentie (industrieel) of fysieke barrières (diep onder de grond). | Landelijke, afgelegen of stedelijke gebieden waar de mobiele/radiodekking sterk is. |
| Gegevensvereiste | Kritieke, realtime controle of processen die gegarandeerde gegevensintegriteit vereisen. | Standaard meteruitlezing per dag/uur voor facturering en basislekdetectie. |
Parametervergelijkingen (bekabelde M-Bus versus bekabelde RS-485)
Deze twee bekabelde standaarden, die vaak worden gebruikt door fabrikanten als Ningbo Jingcheng Technology Co., Ltd. voor hun slimme meterseries, vertonen duidelijke verschillen in hun technische samenstelling:
| Parameter | Bekabelde M-bus (meterbus) | Bekabelde RS-485 (Modbus RTU) |
|---|---|---|
| Doel | Speciaal ontworpen voor nutsmetingen (Europese norm EN 13757). | Protocol voor industriële automatisering voor algemeen gebruik. |
| Bedrading | Tweedraads, niet-polair (polariteitsvrij), goedkoper twisted pair. | Twee- of vierdraads, vereist de juiste polariteit, heeft vaak afgeschermde kabel nodig. |
| Stroom | Kan slave-apparaten op afstand van stroom voorzien via de bus (laagvermogenmeters). | Vereist een aparte voeding voor de meters. |
| Topologie | Zeer flexibel (ster, lijn of boom) – vereenvoudigt de installatie. | Meestal alleen voor bus (lijn), waarvoor afsluitweerstanden nodig zijn. |
| Aantal knooppunten | Hoog (tot to apparaten per master, afhankelijk van het vermogen). | Lager (doorgaans maximaal 32 apparaten per segment zonder repeaters). |
| Gemak van configuratie | Ondersteunt secundaire adressering en apparaatdetectie, waardoor installatie op afstand wordt vereenvoudigd. | Vertrouwt op voorgeprogrammeerde of handmatig ingestelde primaire adressen. |
Kostenanalyse
- Bedraad systeem (hoge investeringskosten, lage bedrijfskosten): De initiële kosten (CapEx) zijn hoog vanwege de aanzienlijke arbeids- en materiaalkosten die gepaard gaan met het leggen van kabels, leidingen en aansluitdozen voor elke meter. De operationele kosten (OpEx) zijn op de lange termijn echter zeer laag omdat er geen batterijen hoeven te worden vervangen, en het oplossen van problemen is vaak eenvoudiger vanwege de stabiliteit van de fysieke verbinding.
- Draadloos systeem (lage CapEx, hogere OpEx): De initiële kosten (CapEx) zijn laag omdat er minimale tot geen bedrading is. De operationele kosten (OpEx) zijn echter hoger gedurende de levensduur van het systeem vanwege de noodzaak van periodieke batterijvervanging en mogelijke kosten voor het onderhouden van een draadloze netwerkinfrastructuur (gateways, signaalversterkers, mobiele data-abonnementen, enz.).
Betrouwbaarheid op lange termijn
De betrouwbaarheid op lange termijn van een bekabeld systeem is over het algemeen superieur voor het verzamelen van kritische gegevens, omdat de prestaties ervan niet afhankelijk zijn van omgevingsfactoren zoals radiofrequentie-interferentie, fysieke obstakels (metalen kasten, dikke muren) of de levensduur van de batterij. Draadloze systemen bieden flexibiliteit, maar hun betrouwbaarheid op de lange termijn is onderhevig aan voortdurende factoren die een bekabeld systeem grotendeels elimineert.
